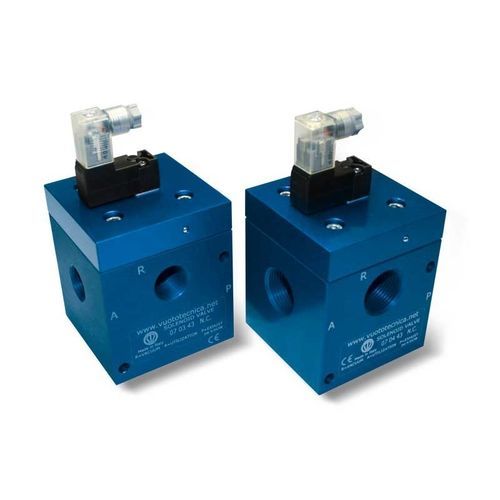

Elettrovalvola a comando diretto 070x43Nx series
a 3 vieNONC

elettrovalvola a comando diretto
elettrovalvola a comando diretto
elettrovalvola a comando diretto
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Funzionamento
a comando diretto
Vie/posizioni
a 3 vie
Funzione
NC, NO
Fluido
per vuoto
Corpo
IP65, IP54, in alluminio anodizzato
Altre caratteristiche
bistabile, a risparmio energetico
DN

0,5 in, 0,75 in, 1 in

Temperatura

Min.: -5 °C
(23 °F)

Max.: 60 °C
(140 °F)

Pressione

Min.: 0,5 mbar
(0 psi)

Max.: 850 mbar
(12,3 psi)

Descrizione

Elettrovalvole per vuoto a 3 vie, a comando diretto, con bobina elettrica a basso assorbimento Le elettrovalvole per vuoto a tre vie di questa serie sono a comando diretto, a due posizioni, con otturatori conici servocomandati dal vuoto stesso. Di serie sono fornite normalmente chiuse; su richiesta, anche normalmente aperte. Sono costituite da un corpo in alluminio anodizzato, nel quale sono ricavate le connessioni di collegamento, da due otturatori in silicone calzati su uno stelo d’acciaio inox e una membrana in mescola speciale telata; un elettropilota, azionato da una bobina elettrica integrata, gestisce il vuoto al servocomando. Il principio di funzionamento di queste elettrovalvole è basato sul differenziale di pressione esistente tra la pompa o il generatore di vuoto e la pressione dell’aria aspirata. Convogliando questa “pressione differenziale” al servocomando, tramite l’elettropilota, si possono comandare gli otturatori, senza l’ausilio di aria compressa o di molle. Per il principio di funzionamento su esposto, se ne sconsiglia l’uso su impianti a basso grado di vuoto (inferiore a 850 mbar assoluti, pari al 15 % di vuoto). La mancanza di molle, attriti e sollecitazioni dinamiche interne, va a tutto vantaggio dell’alta velocità d’intervento e della durata della valvola. La bobina elettrica dell’elettropilota è interamente plastificata in resina sintetica, esecuzione stagna, classe di isolamento F (fino a 155 °C) a norme VDE, con connessioni elettriche a due terminali di 3 mm, per connettore a micro norme EN 175301-803 (ex DIN 43650) - C. Grado di protezione IP 54; IP 65 con connettore inserito. Sono disponibili per tensioni di 12-24V/50-60Hz e 12-24V/CC.

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di VUOTOTECNICA
