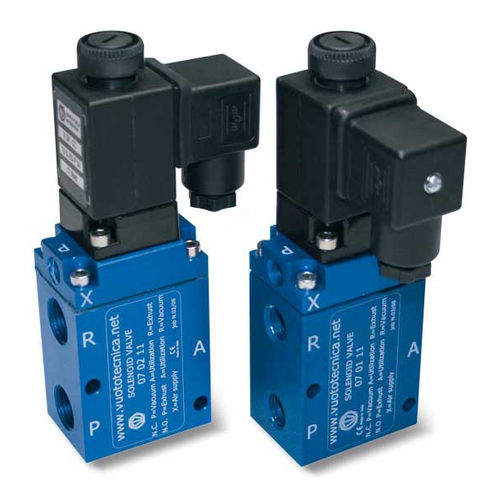

Elettrovalvola a comando assistito 070x11 series

a 3 vieNCNO

Le elettrovalvole per vuoto a tre vie di questa serie sono a due posizioni, con otturatori conici servopilotati pneumaticamente. Possono essere impiegate normalmente chiuse o aperte, indifferentemente. Sono costituite da un corpo in alluminio anodizzato, nel quale sono ricavate le connessioni di collegamento, da due otturatori in Vulkollan® calzati su uno stelo d’acciaio inox, una membrana in mescola speciale per il servocomando ed una molla per il ritorno degli otturatori; un attuatore, azionato da una bobina elettrica, gestisce l’aria compressa d’alimentazione. La particolare esecuzione di queste valvole consente di ridurre al minimo gli attriti e le sollecitazioni dinamiche interne; da ciò ne deriva un’alta velocità d’intervento e una garanzia di funzionamento durevole. La bobina elettrica è standard, interamente plastificata in resina sintetica, esecuzione stagna, classe di isolamento F (fino a 155 °C) a norme VDE, con connessioni elettriche a tre terminali di 6,3 mm, per connettore a norme EN 175301-803 (ex DIN 43650). Grado di protezione IP 54; IP 65 con connettore inserito. Tolleranza ammissibile sul valore nominale della tensione: ±10%. Assorbimento massimo: 20 V.A. in c.a. e 18 W in c.c. La bobina elettrica è orientabile di 360°. Il connettore è orientabile di 180° sulla bobina e può essere fornito, a richiesta, con Led luminosi, con circuito antidisturbo e/o con protezioni contro le sovratensioni e l’inversione di polarità.
