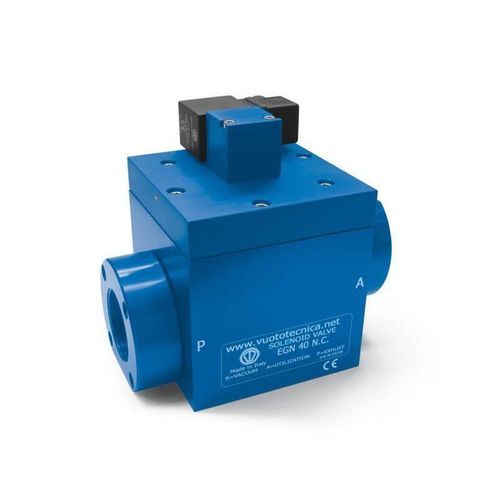

Elettrovalvola a comando diretto EGN40

a 2 vieNOnormalmente chiusa

Descrizione
Le elettrovalvole per vuoto a due vie di questa nuova serie sono a comando diretto, a due posizioni, con otturatore conico servocomandato dal vuoto stesso.
Sono fornite normalmente chiuse ma, su richiesta, anche normalmente aperte.
Sono costituite da un corpo in alluminio anodizzato, nel quale sono ricavate le connessioni di collegamento, da un otturatore conico in silicone calzato su uno stelo in acciaio inox e una membrana in mescola speciale gommata e telata; un attuatore, azionato da una bobina elettrica, gestisce il vuoto al servocomando.
Il principio di funzionamento è basato sul differenziale di pressione esistente tra la pompa o il generatore di vuoto e la pressione dell’aria aspirata. Convogliando questa pressione differenziale al servocomando, tramite l’attuatore, si può comandare l’otturatore senza l’ausilio di aria compressa o di molle.
Per il principio di funzionamento sopra esposto, si sconsiglia l’uso su impianti a basso grado di vuoto (inferiore a 850 mbar assoluti, pari al 15% di vuoto).
La mancanza di molle, attriti e sollecitazioni dinamiche interne favorisce l’alta velocità d’intervento e la durata dell’elettrovalvola.
La bobina elettrica è standard, interamente plastificata in resina sintetica, esecuzione stagna, classe d’isolamento F (fino a 155 °C) a norme EN 60664, con connessioni elettriche a tre terminali di 6,3 mm, per connettore a norma EN 175301-803.
Grado di protezione IP 54, IP 65 con connettore inserito.
Tolleranza ammissibile sul valore nominale della tensione: ± 10%.
Assorbimento massimo: 20 VA in corrente alternata e 18 W in corrente continua.
La bobina elettrica è orientabile di 360°. Il connettore è orientabile di 180° sulla bobina e può essere fornito, a richiesta, con LED luminoso, con circuito antidisturbo e/o con protezioni contro le sovratensioni e l’inversione di polarità.
Le elettrovalvole di questa serie possono essere impiegate su impianti di vuoto privi di aria compressa ed in tutte le applicazioni in cui l’aspirazione deve essere comandata separatamente dall’immissione d’aria nel circuito, quali degasificatori, autoclavi, termosaldatrici sottovuoto, ecc. La scelta dell’elettrovalvola deve sempre essere fatta in funzione della portata e della connessione d’aspirazione della pompa o del generatore di vuoto.

Caratteristiche / specifiche tecniche

• Pressione d’esercizio: da 0,5 a 850 mbar assoluti
• Temperatura del fluido aspirato: da -5 a +60 °C
• Materiale corpo: alluminio anodizzato
• Otturatore: conico in silicone su stelo in acciaio inox
• Membrana: mescola speciale gommata e telata
• Bobina: resinata, esecuzione stagna, classe d’isolamento F (fino a 155 °C) secondo EN 60664
• Connessioni elettriche: tre terminali da 6,3 mm, connettore secondo EN 175301-803
• Grado di protezione: IP54 (IP65 con connettore inserito)
• Tolleranza tensione: ±10%
• Assorbimento: max 20 VA (AC), 18 W (DC)
• Bobina orientabile di 360°; connettore orientabile di 180°
• Disponibile normalmente chiusa (standard) o normalmente aperta (su richiesta)
• Applicazioni tipiche: degasificatori, autoclavi, termosaldatrici sottovuoto, ecc.
• Codici prodotto: EGN40NC, EGN40NO, EGN52NC, EGN52NO
