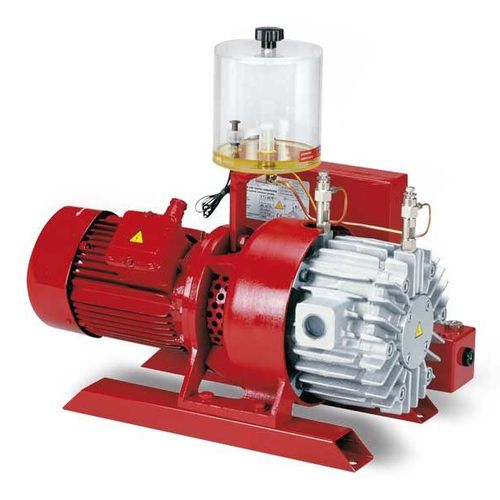

Pompe per vuoto VTLP 40/G1, 50/G1 e 65/G1, con lubrificazione a perdere
Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 40, 50 e 65 mc/h.
La lubrificazione è a depressione con olio a perdere ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sullo stesso serbatoio è installata una valvola di sicurezza per lo scarico automatico dell’olio esausto, quando questo non viene scaricato periodicamente.
L’olio lubrificante è contenuto in un apposito contenitore trasparente, fissato alla pompa con un proprio supporto, ed è controllato da un interruttore magnetico di livello.
