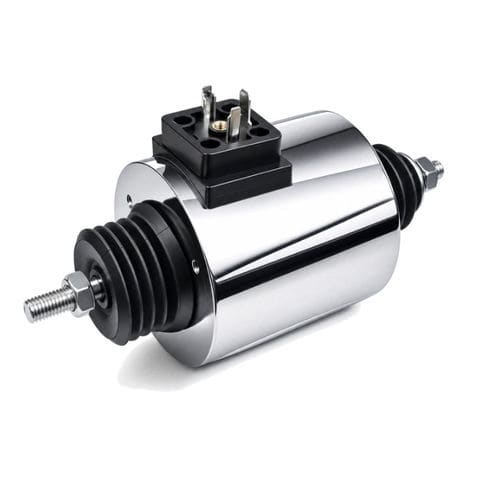

Elettromagnete di fermo WL7074

linearedi bloccoper cernita

Panoramica del prodotto
Il solenoide tubolare a lunga corsa WL7074 è un attuatore elettromagnetico push-pull progettato per il controllo del moto lineare in applicazioni industriali e commerciali. La struttura tubolare concentra il flusso magnetico per una forza stabile e un ingombro compatto. Le tensioni tipiche sono DC 6 V–60 V e le corse sono configurabili tra 5 e 30 mm.

Caratteristiche principali

• Avvolgimento tubolare e stantuffo in ferro per un accoppiamento magnetico efficiente e minori perdite energetiche.
• Attuazione push-pull a lunga corsa con corsa configurabile (5–30 mm) e forza di tenuta (~30–80 N).
• Opzioni di tensione DC multiple (6V, 12V, 24V, 48V, 60V) e connettori elettrici personalizzabili.
• Risposta rapida, bassa rumorosità e ingombro ridotto per integrazione in sistemi automatizzati.
• Montaggio regolabile (vite/cappuccio), estensioni albero, molle e staffe opzionali per installazione specifica.

Descrizione dettagliata
Il progetto WL7074 utilizza un involucro tubolare per migliorare l'efficienza magnetica e la stabilità operativa rispetto ai tipi a telaio aperto. Supporta cicli di lavoro variabili (1–100%) e può essere specificato per funzionamento continuo o intermittente. Per uso continuo prolungato, adottare misure appropriate di dissipazione del calore e selezionare la classe di servizio corretta.

Applicazioni

• Automazione industriale: smistamento, imballaggio, nastri trasportatori, macchine tessili e controllo linee di produzione.
• Sicurezza e accesso: serrature elettroniche, serrature per distributori automatici, serrature per armadi e sistemi di controllo accessi.
• Dispositivi medici: valvole e controllo dei fluidi in strumenti diagnostici e sistemi di erogazione che richiedono attuazione precisa e silenziosa.
• Automotive e trasporti: meccanismi di blocco, gruppi di attuazione e commutazione.
• Aerospaziale e difesa: attuatori per sistemi di controllo dove sono richieste affidabilità e lunga durata.
• Attrezzature commerciali: stampanti, chioschi, distributori e macchine da gioco.

Vantaggi e svantaggi

• Vantaggi: design tubolare compatto per maggiore efficienza magnetica; commutazione rapida; bassa rumorosità; personalizzabile in corsa, forza e montaggio.
• Svantaggi: la forza magnetica diminuisce con l'aumento della corsa; l'uso continuo ad alto carico genera calore e può richiedere gestione termica; corse molto lunghe possono essere preferibilmente ottenute con motori o attuatori pneumatici.

Risoluzione dei problemi e manutenzione

• Nessun movimento: verificare tensione di alimentazione, cablaggio e integrità dei connettori.
• Surriscaldamento: controllare ciclo di lavoro, ventilazione e tensione corretta.
• Forza ridotta: ispezionare contaminazione, usura dello stantuffo, disallineamento o impostazione errata della corsa.
• Rumore/vibrazioni: serrare il fissaggio e ispezionare i componenti interni.
• Stantuffo bloccato: pulire e applicare la protezione raccomandata; considerare lubrificazione o tenuta in ambienti severi.

Scheda tecnica

• Brand: Weilong Technology
• Model: WL7074
• Tensioni: DC 6V, 12V, 24V, 48V, 60V (opzioni personalizzabili)
• Potenza: ~30–50 W
• Corsa: 5–30 mm
• Forza di tenuta: ~30–80 N
• Tempo di ritorno: 0,1 s
• Durata: fino a 300.000 cicli
• Materiale: scocca in acciaio al carbonio con zincatura
• Classe di isolamento: F; test Hi-Pot AC 600V 50/60Hz 2s
• Ciclo di lavoro: 1–100%
• Montaggio: vite e cappuccio regolabili
• Connettore: presa DC
• Temperatura di esercizio: -10°C a 100°C
• Garanzia: 1 anno
• MOQ: 1000 pz; Capacità: 5000 pz/settimana; Consegna: 30 giorni; Porto: Shenzhen
