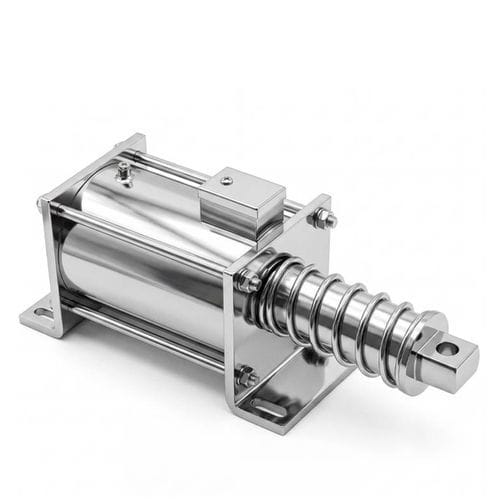

Elettromagnete di fermo WL132250

linearetubolarecompatto

Panoramica del prodotto
Un solenoide tubolare industriale a trazione è un attuatore elettromagnetico compatto che converte energia elettrica in movimento lineare. L'unità è composta da un involucro tubolare con bobina in rame, un nucleo ferromagnetico e un pistone scorrevole. Quando la bobina è alimentata, il campo magnetico attira il pistone producendo l'azionamento lineare. La geometria tubolare ottimizza il flusso magnetico, riduce l'ingombro e consente parametri operativi personalizzabili per applicazioni di automazione.

Caratteristiche principali

• Costruzione tubolare compatta con circuito magnetico chiuso per efficienza di flusso
• Disponibile in versione a trazione o spinta; corsa, forza, tensione e montaggio personalizzabili
• Elevata densità di forza rispetto alle dimensioni; adatto ad azioni lineari rapide e ripetibili
• Progettato per funzionamento intermittente o continuo in base al ciclo e alla gestione termica

Come funziona
L'applicazione di corrente continua alla bobina genera un campo magnetico che attrae il pistone ferromagnetico all'interno del tubo, producendo movimento lineare. Alla rimozione dell'alimentazione il pistone ritorna tramite molla o forza esterna. La forza disponibile dipende da corrente, tensione, geometria e gioco (corsa) istantaneo.

Considerazioni di progettazione per lunghe corse / alte forze
Progettare per lunghe corse e alte forze (es. ~50 kg a 125 mm) richiede di affrontare diversi limiti fisici e di produzione:

• Compromesso forza / corsa: la forza diminuisce rapidamente con l'aumentare del gioco; mantenere elevata forza alla fine della corsa richiede maggior volume magnetico o soluzioni di amplificazione.
• Corrente della bobina e riscaldamento: ampere-vite elevate generano riscaldamento I²R significativo; la gestione termica e i limiti di isolamento limitano il funzionamento continuo.
• Saturazione magnetica: il materiale del nucleo si avvicina alla saturazione (~1,6–2,0 T), riducendo i guadagni di forza con la corrente.
• Perdite di flusso su grandi giochi: le corse lunghe causano dispersioni di flusso che riducono efficienza e uniformità della forza.
• Allineamento meccanico e usura: i pistoni lunghi richiedono guide precise, cuscinetti a bassa frizione o rivestimenti per evitare inclinazioni e bloccaggi.
• Massa vs velocità: maggiore massa mobile per aumentare la forza aumenta l'inerzia e riduce la velocità di risposta.
• Ciclo di lavoro e raffreddamento: cicli ad alta energia possono richiedere funzionamento intermittente o raffreddamento forzato per una vita utile affidabile.
• Limiti di produzione: dispositivi di grandi dimensioni aumentano costi, peso e requisiti di precisione di lavorazione.
• Direzioni pratiche di progettazione: vantaggio meccanico (leve, cremagliera e pignone), blocchi magnetici, attuatori ibridi o solenoidi multistadio possono soddisfare meglio le esigenze di lunga corsa/alto carico.

Applicazioni

• Automazione industriale: valvole, porte, posizionamento e attuatori per macchine confezionatrici
• Sicurezza: serrature elettroniche e controllo accessi
• Distributori automatici e sistemi di erogazione
• Automazione medica e di laboratorio: dosaggio e movimentazione campioni
• Apparecchiature per ufficio: stampanti, fotocopiatrici e gestione documentale
• Automotive: meccanismi di bloccaggio, valvole azionate
• Robotica, sistemi intelligenti e macchine agricole

Vantaggi

• Elevata densità di forza in un involucro cilindrico compatto
• Risposta rapida e corsa lineare ripetibile
• Circuito tubolare chiuso che migliora l'efficienza magnetica e offre parziale schermatura
• Ampie possibilità di personalizzazione: tensione, corsa, curva di forza, montaggio e protezione ambientale

Svantaggi / Limiti

• La forza diminuisce con l'aumentare della corsa; forza non uniforme su corse lunghe
• Generazione di calore significativa a potenze elevate o funzionamento continuo senza adeguato raffreddamento
• Corsa limitata rispetto ad attuatori motorizzati per corse molto lunghe
• I progetti a lunga corsa/alta forza sono più pesanti, meno efficienti e più difficili da produrre

Risoluzione dei problemi
Verificare tensione/corrente di alimentazione e integrità del cablaggio. Misurare la resistenza della bobina per rilevare guasti all'avvolgimento. Ispezionare il pistone e la carcassa per sporco, corrosione o ostruzioni meccaniche. Controllare le molle di richiamo e l'allineamento. Monitorare il ciclo di lavoro e la temperatura per prevenire guasti termici.

Guida alla selezione
Definire tipo di moto (spinta/traìzione), forza richiesta includendo attrito e margine di sicurezza, corsa e forza richiesta in quel punto, tensione e potenza, ciclo di servizio, ambiente (temperatura, polvere, sostanze chimiche), vincoli di installazione e vita utile prevista. Considerare opzioni personalizzate (corsa, curva di forza, cablaggio, tenuta) e test di prototipazione per applicazioni gravose.

Scheda tecnica (sintesi)

• Brand: Weilong Technology
• Model Number: WL132250
• Rated Voltage (V): DC 12 V / 24 V / 48 V / 60 V
• Rated Power (W): 5000–6000 W
• Working Type: Tubular pull type
• Holding Force (N): 300–500 N
• Stroke (mm): 30–125 mm
• Reset Time (s): 0.1
• Service Life: ~300,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel, zinc plated
• Lead Wire Length (mm): 200
• Installation: adjustable screw & cap
• Dimension Tolerance: ±0.1 mm
• Waterproof: None (standard)
• Insulation Class: F
• Hi-Pot Test: AC 1200 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0 N
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Terms: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs/week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
