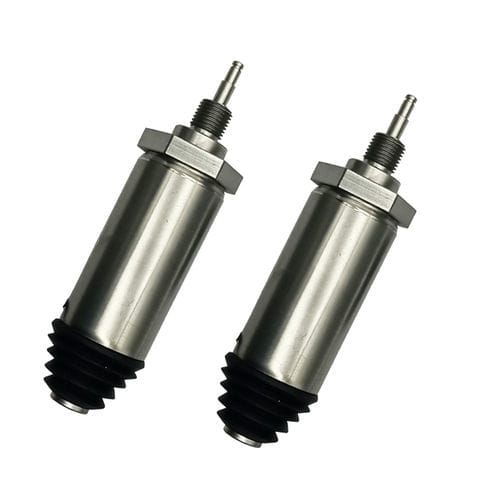

Elettromagnete lineare WL3870

tubolarecompatto24 V

Panoramica
Il solenoide lineare tubolare WL3870 è un attuatore elettromagnetico compatto che trasforma l'energia elettrica in movimento lineare preciso. È composto da una bobina cilindrica, alloggiamento magnetico chiuso, stantuffo mobile, molla di ritorno e albero di guida. Alimentando la bobina con tensione CC si genera un campo magnetico che muove lo stantuffo; quando la bobina è disalimentata la molla lo riporta alla posizione iniziale.

Progettazione e costruzione
Il design tubolare offre un circuito magnetico chiuso per una maggiore efficienza magnetica rispetto ai solenoidi a telaio aperto. Gli elementi tipici includono bobina in rame avvolta con precisione, alloggiamento in acciaio al carbonio o placcato, stantuffo lavorato con precisione e trattamenti superficiali o guarnizioni opzionali per ambienti gravosi. La forma cilindrica sigillata riduce le perdite di energia, migliora lo schermaggio e protegge le parti interne da polvere e contaminanti.

Caratteristiche funzionali principali

• Disponibile in azione push o pull, progettato per risposta rapida e corsa lineare ripetibile.
• Diverse dimensioni e opzioni configurabili per tensioni, corse, forze, cicli di lavoro e metodi di montaggio.
• Opzioni per impermeabilizzazione, trattamento superficiale, connettori personalizzati, lunghezze del cavo e profili dello stantuffo per esigenze OEM.

Applicazioni

• Automazione industriale: serrature, sistemi di posizionamento, cancelli e macchine di assemblaggio
• Macchine per imballaggio, distributori automatici e macchinari tessili
• Dispositivi medici e di laboratorio che richiedono attuazione breve e precisa
• Sistemi di sicurezza, serrature intelligenti e dispositivi per automotive
• Macchine agricole e altri sistemi di controllo di precisione

Vantaggi e svantaggi

• Vantaggi: circuito magnetico chiuso con alta efficienza; forma cilindrica compatta; risposta rapida; basso rumore; buona protezione da contaminanti; elevato potenziale di personalizzazione.
• Svantaggi: la forza diminuisce generalmente con l'aumento della corsa (verificare le curve forza/corsa); possibile generazione di calore in servizio continuo se la bobina non è progettata per questo; corsa limitata rispetto a cilindri elettrici o attuatori pneumatici.

Risoluzione dei problemi e manutenzione
Verificare la tensione nominale e l'alimentazione, misurare la resistenza della bobina per rilevare circuiti aperti o cortocircuiti, ispezionare cavi e connettori per contatti allentati o corrosione, pulire l'albero guida e lo stantuffo in caso di bloccaggi e controllare la molla di ritorno e l'allineamento di montaggio. In caso di surriscaldamento, confermare il ciclo di lavoro e migliorare la ventilazione o selezionare modelli per servizio continuo.

Scheda tecnica (campi selezionati)
Brand: Weilong Technology
Model Number: WL 3970 (voce della tabella) — prodotto commercializzato come WL3870
Tensione nominale: DC 12 o 24 V
Potenza nominale: 10–15 W
Modalità di lavoro / Durata: 100.000 cicli di vita indicati
Forza push/pull: circa 1000 gf
Corsa: 10–20 mm
Tempo di reset: 1 s (off 1–3 s indicato)
Durata di servizio: 300.000 cicli
Certificazioni: CE, ROHS, ISO9001
Materiale: scocca in acciaio al carbonio con rivestimento zincato
Lunghezza del conduttore: 200 mm
Stile di installazione: entrambi i lati con tre fori filettati per un montaggio semplice
Tolleranza dimensionale: +/- 0,1 mm
Impermeabilità: Nessuna (versione standard)
Classe di isolamento: F (~150°C)
Test Hi-Pot: AC 600 V 50/60 Hz 1 s
Forza di tenuta senza eccitazione: 0
Temperatura di esercizio: -10°C a 100°C
Ciclo di servizio: 1–100% (modelli disponibili per servizio continuo)
Termini di pagamento: TT, o LC a vista
Ordine di campione: Sì
Garanzia: 1 anno
MOQ: 500 pz
Capacità di fornitura: 5.000 pz/settimana
Tempi di consegna: 30 giorni
Porto di carico: Shenzhen

Descrizione del prodotto / Note aggiuntive
I solenoidi lineari tubolari sono disponibili in versioni push o pull, con varie corse e valori di forza, e possono essere personalizzati (tensione, corsa, design dello stantuffo, molle, connettori, trattamento superficiale e versioni impermeabili/antipolvere opzionali). Per l'uso continuo in ambiente industriale, scegliere modelli specificati per servizio continuo e garantire un'adeguata gestione termica.

Specifiche tecniche

• Brand: Weilong Technology
• Model: WL3870
• Tensione nominale: DC 12 V o 24 V
• Potenza nominale: 10–15 W
• Corsa: 10–20 mm
• Forza push/pull: ~1000 gf
• Durata di servizio: fino a 300.000 cicli
• Materiale: scocca in acciaio al carbonio con rivestimento zincato
• Lunghezza del conduttore: 200 mm
• Classe di isolamento: F (~150°C)
• Temperatura di esercizio: -10°C a 100°C
• Ciclo di servizio: 1–100% (modelli per servizio intermittente o continuo)
• Certificazioni: CE, ROHS, ISO9001
• MOQ: 500 pz; capacità: 5.000 pz/settimana; tempi: 30 giorni
