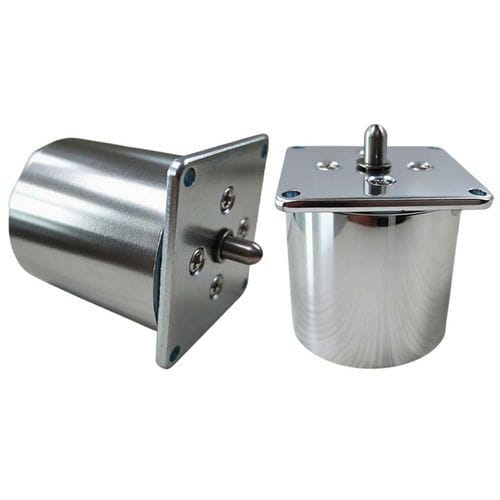

Elettromagnete lineare WL4343

senza manutenzionetubolarecompatto

Panoramica del prodotto
Il solenoide tubolare push-pull WL4343 è un attuatore elettromeccanico lineare che converte la corrente elettrica in un moto rettilineo ripetibile. È dotato di scocca tubolare, bobina e stantuffo mobile in grado di eseguire corse di spinta e trazione. Il design tubolare migliora l'efficienza magnetica, protegge i componenti interni ed è adatto per installazioni compatte.

Cos'è un solenoide tubolare push-pull?
Un dispositivo elettromeccanico che genera forza lineare tramite un campo magnetico prodotto da una bobina. A seconda della configurazione lo stantuffo può operare in spinta e trazione. Applicazioni tipiche: automazione industriale, sistemi di bloccaggio, distributori automatici e altre applicazioni che richiedono movimento lineare preciso in spazi ridotti.

Caratteristiche

• Design tubolare compatto che salva spazio e protegge le parti interne
• Elevato rapporto forza/dimensione con circuito magnetico efficiente
• Progettato per funzionamento in spinta e trazione
• Disponibile nelle tensioni DC comuni (6 V, 12 V, 24 V) e opzioni personalizzabili
• Basso consumo energetico in molte configurazioni
• Scocca in acciaio al carbonio con rivestimento; alcune varianti offrono protezione impermeabile
• Adatto per funzionamento ad alta frequenza se specificato

Applicazioni

• Automazione industriale: smistamento, imballaggio e sistemi robotici
• Sistemi di bloccaggio e serrature intelligenti
• Distributori automatici e chioschi (erogazione/gestione monete)
• Automotive: attuatori per carburante, serrature e valvole di controllo
• Dispositivi medicali che richiedono controllo preciso di fluidi o meccanismi
• Apparecchiature per ufficio: stampanti, fotocopiatrici e scanner
• Qualsiasi dispositivo che richieda attuazione lineare compatta e ripetibile

Vantaggi e svantaggi
Vantaggi

• Circuito magnetico chiuso per un'efficace erogazione della forza
• Ingombro ridotto adatto a progetti con spazio limitato
• Protezione della scocca tubolare contro polvere e danni meccanici (per varianti certificate)
• Funzionamento rapido, preciso e ripetibile adatto a cicli frequenti
• Costruzione semplice e bassa manutenzione

Svantaggi

• Corsa limitata rispetto ad altri attuatori lineari
• Possibile riscaldamento in servizio continuo prolungato o con tensione errata
• La forza disponibile diminuisce con l'aumentare della corsa
• Richiede corretta selezione di tensione e ciclo di lavoro per evitare perdite di prestazione o surriscaldamento
• La personalizzazione può aumentare i costi

Guida alla risoluzione dei problemi (problemi comuni e rimedi)

• Nessun movimento: controllare alimentazione e cablaggio, verificare la tensione, misurare la continuità della bobina e sostituire se aperta
• Forza debole: verificare stabilità della tensione di alimentazione, controllare corsa e allineamento, ispezionare il montaggio
• Surriscaldamento: confermare il ciclo di lavoro, utilizzare la tensione corretta, migliorare la ventilazione o scegliere un modello per servizio continuo
• Risposta lenta: garantire alimentazione adeguata, ridurre attrito o contaminazione nel percorso dello stantuffo, sostituire la molla di ritorno debole
• Rumore o vibrazioni: controllare il serraggio dell'installazione, eliminare ripple nell'alimentazione, sostituire componenti usurati
• Stantuffo bloccato/non ritorna: pulire le contaminazioni, sostituire la molla danneggiata, correggere disallineamenti
• Funzionamento intermittente: ispezionare le connessioni, assicurare alimentazione stabile, testare/sostituire la bobina se difettosa

Specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL4343
• Rated Voltage (V): DC 12 or 24 V
• Rated Power (W): 3 W
• Work Model: 1 Million Lifespan Cycles
• Holding Force (N): 300 Gf
• Stroke (mm): 3-5 mm
• Reset Time (s): 1 s / 3 s off
• Service Life: 300,000 cycles
• Certification: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc-plated coating
• Lead Wire Length (mm): 200
• Install Style: both sides with three mounting screw holes for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (some variants may be offered separately)
• Insulation Class: F (150 °C)
• Hi-Pot Test: AC 600 V 50/60 Hz 1 s
• Non-excitation Holding Force: 0
• Working Temperature: -10 °C to 100 °C
• Duty Cycle: 1-100% (model dependent)
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
