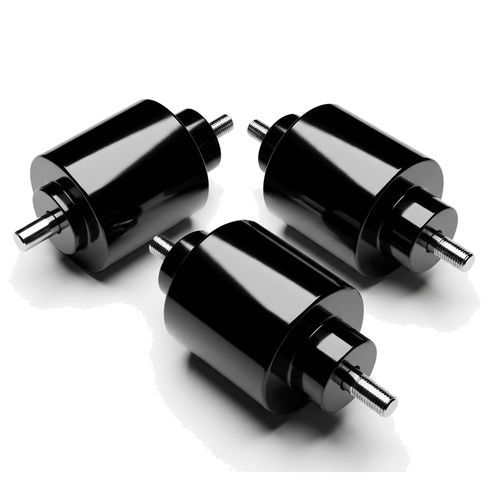

Elettromagnete di fermo WL4545

linearecompatto24 V

Panoramica del prodotto
L'attuatore solenoide push-pull AS 4545 di Weilong Technology è un attuatore lineare elettromagnetico compatto progettato per l'automazione industriale e commerciale. Converte l'energia elettrica in moto lineare controllato tramite una bobina ottimizzata e un circuito magnetico alloggiati in un involucro in acciaio al carbonio zincato. Disponibile in 24 V DC standard (opzione 12 V), è adatto ad applicazioni che richiedono risposte rapide e corse ridotte.

Progettazione e funzionamento
L'attuatore fornisce moto lineare bidirezionale (push e pull) con corsa di 5–8 mm. Il design privilegia un circuito magnetico bilanciato e una disposizione della bobina ottimizzata per garantire risposta stabile e forza ripetibile. Il fissaggio avviene tramite tre fori laterali per un'integrazione semplice. I parametri elettrici e meccanici (tensione, corsa, orientamento di montaggio) possono essere selezionati per soddisfare i requisiti OEM.

Applicazioni

• Sistemi di chiusura elettronica e controllo accessi
• Distributori automatici e apparecchiature di dosaggio
• Apparecchiature di automazione industriale e attuazione di interruttori
• Dispositivi medicali con spostamenti lineari brevi
• Sistemi di controllo OEM e meccanismi intelligenti

Vantaggi principali

• Ingombro compatto adatto a progettazioni con spazio limitato
• Attuazione lineare rapida e ripetibile per commutazione, bloccaggio e posizionamento
• Ampia capacità di ciclo operativo in base alla configurazione
• Opzioni di tensione standard (24 V DC; 12 V disponibile)
• Integrazione meccanica semplice con fori di montaggio laterali

Limitazioni e considerazioni progettuali

• Corsa limitata rispetto a cilindri elettrici e attuatori motorizzati
• Generazione di calore in servizio continuo — pianificare adeguatamente il duty cycle
• Solo movimento lineare fisso (niente cinematica rotativa complessa)
• La forza disponibile diminuisce con l'aumentare della corsa — verificare rispetto al carico
• Richiede alimentazione DC stabile per prestazioni costanti

Scheda tecnica
Brand: Weilong Technology
Model number: AS 4545
Tensione nominale: DC 24 V (opzione 12 V disponibile)
Potenza nominale: 32 W
Modello/aspettativa di vita: fino a 1.000.000 cicli (dipende dalla configurazione)
Forza di tenuta: ~3000 GF
Corsa: 5–8 mm
Tempo di reset: tip. 1–3 s (dipende da circuito e carico)
Durata di servizio: fino a centinaia di migliaia a 1.000.000 cicli
Certificazioni: CE, RoHS, ISO9001
Materiale: involucro in acciaio al carbonio con rivestimento zincato
Lunghezza del cavo: 200 mm
Installazione: montaggio laterale con tre fori per viti
Tolleranza dimensionale: +/- 0,1 mm
Impermeabilità: nessuna (non adatto all'immersione)
Classe di isolamento: F (150°C)
Test hi-pot: AC 600V 50/60Hz 1 s
Forza di tenuta senza eccitazione: 0
Temperatura di esercizio: -10°C a 100°C
Ciclo di lavoro: 1–100% (dipende dal progetto)
Profondità filettatura: N/A
Termini di pagamento: TT o LC a vista
Ordine di prova: disponibile
Garanzia: 1 anno
MOQ: 500 pz
Capacità di fornitura: ~5000 pz/settimana
Tempi di consegna: ~30 giorni
Porto di carico: Shenzhen

Specifiche tecniche

• Modello: AS 4545
• Marca: Weilong Technology
• Tensione nominale: DC 24 V (disponibile anche in 12 V)
• Potenza nominale: 32 W
• Corsa: 5–8 mm
• Forza di tenuta: ~3000 GF
• Durata di vita: fino a centinaia di migliaia a 1.000.000 cicli
• Involucro: acciaio al carbonio zincato
• Lunghezza del cavo: 200 mm
• Classe d'isolamento: F (150°C)
• Intervallo di temperatura di esercizio: -10°C a 100°C
• Ciclo di lavoro: 1–100% (dipende dall'applicazione)
• Certificazioni: CE, RoHS, ISO9001
• Logistica: MOQ 500 pz, fornitura ~5000 pz/settimana, consegna tipica ~30 giorni
