Induttore a filo WL5058

d'ariacon anima cavainduttivo

Panoramica

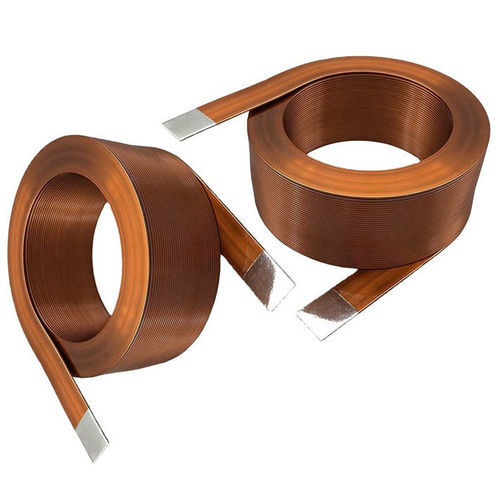

La bobina a filo piatto WL5058 è una bobina elettromagnetica a nucleo aria avvolta con filo piatto in rame smaltato. Il conduttore piatto aumenta il riempimento in rame e migliora la dissipazione termica, rendendola adatta a trasformatori, motori, induttori, relè ed elettronica industriale.

Riassunto delle caratteristiche del prodotto
Bobina a filo piatto progettata per risparmiare spazio e migliorare l'efficienza elettromagnetica. Parametri personalizzabili: dimensione del filo, induttanza, resistenza DC, corrente nominale, temperatura operativa e montaggio.

Presentazione video aziendale
Video incorporato dell'azienda che illustra la tecnologia delle bobine a filo piatto, il processo produttivo e le applicazioni tipiche.

Applicazioni

• Motori elettrici, trasformatori, solenoidi e induttori
• Elettronica automotive: motori EV, sistemi di ricarica, relè e attuatori
• Automazione industriale: valvole, attuatori robotici, sensori e sistemi di controllo
• Sistemi energetici: inverter, stoccaggio ed equipaggiamenti eolici/solari
• Dispositivi medici: imaging, strumenti di laboratorio e controllo di precisione
• Telecomunicazioni, aerospazio, elettronica di consumo e circuiti ad alta frequenza

Caratteristiche delle bobine piatte

• Maggiore fattore di riempimento del rame per una migliore efficienza
• Resistenza elettrica ridotta e minore riscaldamento
• Design compatto adatto a spazi di installazione limitati
• Migliore dissipazione del calore
• Forte generazione di campo magnetico
• Maggiore capacità di corrente
• Stabilità di avvolgimento e durabilità meccanica
• Riduzione del rumore elettromagnetico e delle vibrazioni
• Adatta per applicazioni ad alta frequenza
• Affidabile per funzionamento continuo

Scheda tecnica compatta (sintesi)
Materiale del nucleo - Aria (non magnetico) con avvolgimento piatto in rame smaltato
Diametro del filo - 0,45 mm (opzioni AWG disponibili)
Tipo di avvolgimento - Avvolgimento monostrato rotondo o sezionale
Lunghezza footprint - 5 mm
Incollaggio/encapsulamento - Vernice, epossidico o rivestimento opzionale
Montaggio - Through-hole o personalizzato

Specifiche elettriche (tipiche)
Gamma di induttanza - 0,1 µH – 100 µH (personalizzabile)
Tolleranza induttanza - ±2 %, ±5 %, ±10 %
Esempio resistenza DC - 25 Ω con 27 spire
Fattore Q - Alto, ottimizzato per la banda di frequenza
Frequenza di auto-risonanza - Alta, dipende dall'applicazione
Frequenza operativa - Range kHz a MHz
Corrente nominale - Personalizzata per progetto
Resistenza di isolamento - ≥100 MΩ

Come funzionano le bobine piatte
La corrente attraverso gli avvolgimenti piatti genera un campo magnetico per induzione elettromagnetica. Il profilo piatto aumenta l'area di contatto e riduce i vuoti d'aria tra gli strati, migliorando l'efficienza magnetica e riducendo le perdite.

Vantaggi e svantaggi
Vantaggi

• Migliore utilizzo del rame ed efficienza magnetica
• Resistenza ridotta e minor riscaldamento
• Compattezza che consente maggiore densità di potenza
• Migliori prestazioni termiche e durata
• Bassa vibrazione e rumore elettromagnetico

Svantaggi

• Produzione che richiede attrezzature specializzate
• Generalmente costo più elevato rispetto alle bobine con filo tondo
• Rischio di danneggiamento dell'isolamento se piegato o maneggiato in modo errato
• Compattezza che può complicare le riparazioni

Risoluzione dei problemi

• Riscaldamento: verificare sovracorrente, raffreddamento e tensione corretta
• Danni all'isolamento: ispezionare l'isolamento ed evitare piegature eccessive
• Forza magnetica ridotta: verificare la tensione di alimentazione, le connessioni e lo stato dell'avvolgimento
• Vibrazione/rumore: fissare il montaggio e stabilizzare l'alimentazione
• Cortocircuiti: ispezionare contaminazione o isolamento danneggiato
• Circuito aperto: controllare saldature e continuità

Consigli per la selezione e l'uso
Selezionare le bobine piatte in base a tensione/corrente operative, induttanza/resistenza richiesta, prestazioni termiche, ciclo di lavoro, vincoli di spazio e condizioni ambientali. Si raccomandano test su prototipo e verifica delle specifiche.

Caratteristiche tecniche

• Materiale nucleo: aria con avvolgimento piatto in rame smaltato
• Diametro filo: 0,45 mm (opzioni AWG disponibili)
• Lunghezza footprint: 5 mm
• Avvolgimento: monostrato rotondo o sezionale
• Opzioni di encapsulamento: vernice, epossidico o rivestimento
• Montaggio: through-hole o personalizzato
• Gamma di induttanza: 0,1 µH – 100 µH
• Tolleranza induttanza: ±2 %, ±5 %, ±10 %
• Esempio resistenza DC: 25 Ω con 27 spire
• Frequenza operativa: kHz a MHz
• Resistenza di isolamento: ≥100 MΩ
