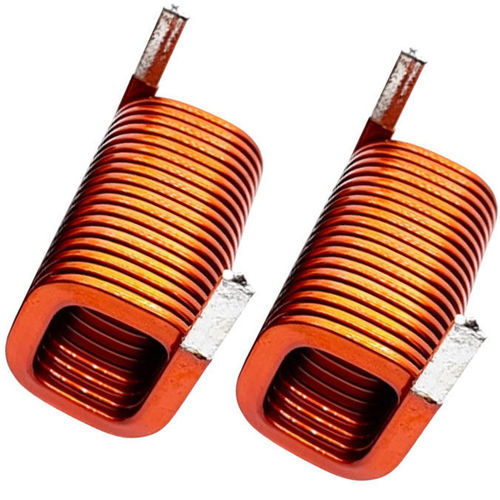

Induttore con anima cava WL3049

ad alta frequenzaRFa foro passante

Panoramica del prodotto
Bobina piatta compatta in rame WL3049 realizzata con conduttore a nastro smaltato, progettata per applicazioni industriali ad alta frequenza e con spazio limitato. La geometria piatta riduce la resistenza in AC e migliora la dissipazione termica rispetto alle bobine a filo tondo.

Utilizzi e applicazioni principali
Impiego in sistemi di trasferimento di potenza wireless, elettronica di potenza, sistemi automotive, elettronica medicale e automazione industriale quando sono richiesti profilo ridotto e alta densità di potenza.

Bobina piatta compatta — Dettagli prodotto
Disponibile in misure e valori di induttanza personalizzati. Costruzione tipica: rame piatto/nastro smaltato, avvolgimento mono-strato o sezionale, nucleo ad aria. Opzioni di montaggio: through-hole o personalizzate. Disponibili opzioni di incapsulamento e rivestimento.

Presentazione video del prodotto
Video tecnico disponibile che mostra progetti tipici, note di produzione ed esempi di applicazione per integrazione e test.

Come funziona una bobina piatta in rame?
La bobina funziona tramite induzione elettromagnetica. Il conduttore piatto aumenta l'area superficiale, riducendo le perdite per effetto pelle nelle frequenze kHz–MHz e consentendo un trasferimento energetico efficiente per induttori e componenti di trasferimento induttivo.

Caratteristiche e vantaggi
Le bobine piatte offrono ingombro ridotto, minore resistenza DC e migliore dissipazione termica. Sono adatte alla produzione automatizzata e agli ambienti di commutazione ad alta frequenza.

Applicazioni tipiche

• Sistemi di ricarica wireless (dispositivi consumer, caricabatterie wireless per VE)
• Elettronica di potenza: convertitori DC-DC, inverter, trasformatori ad alta frequenza
• Elettronica automotive: caricabatterie di bordo, BMS, sistemi di potenza EV
• Elettronica medicale: imaging, monitoraggio, dispositivi terapeutici
• Automazione industriale: sensori, moduli di controllo, robotica

Vantaggi e svantaggi
Vantaggi:

• Minore resistenza DC e maggior capacità di corrente
• Migliore dissipazione termica e riduzione delle perdite AC
• Profilo compatto per installazioni con spazio limitato
• Buona producibilità con tecniche di avvolgimento di precisione

Svantaggi / Limitazioni:

• Produzione più complessa e costosa rispetto alle bobine a filo tondo
• Minore flessibilità del conduttore per alcune geometrie
• Richiede attrezzature specializzate di formatura/avvolgimento e progettazione elettromagnetica accurata

Risoluzione dei problemi e guasti tipici
Controlli comuni:

• Induttanza minima: verificare integrità dell'avvolgimento e progettazione
• Surriscaldamento: controllare la corrente di esercizio, il raffreddamento e l'incapsulamento
• Efficacia ridotta: ispezionare connessioni e possibile ossidazione
• Circuito aperto: verificare continuità e saldature
• Corto circuito: controllare isolamento tra spire
• Problemi EMI: valutare schermatura e spaziatura componenti

Scheda tecnica
Identificativo modello: WL3049
Conduttore: rame piatto/nastro smaltato
Esempio diametro filo: 0,20 mm (opzioni AWG disponibili)
Tipo di avvolgimento: mono-strato tondo o avvolgimento sezionale
Materiale nucleo: aria (non magnetico)
Ingombro: 15 mm
Incapsulamento: vernice, epossidico o rivestimento opzionale
Montaggio: through-hole / personalizzato

Specifiche elettriche (tipiche)
Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
Tolleranze di induttanza: ±2%, ±5%, ±10%
Resistenza DC (esempio): 14 Ω con 5,5 spire
Fattore Q: elevato, ottimizzato per la gamma di frequenza
Frequenza di risonanza propria: dipende dall'applicazione
Frequenza di esercizio: kHz a MHz
Corrente nominale: a progetto
Resistenza di isolamento: ≥100 MΩ

Riepilogo delle applicazioni
Adatta per elettronica consumer, sistemi di potenza EV e automotive, convertitori per energie rinnovabili, dispositivi medici, RFID, hardware di comunicazione wireless, aerospaziale e sensori industriali.

Caratteristiche tecniche / specifiche

• Identificativo modello: WL3049
• Conduttore: rame piatto / nastro (smaltato)
• Esempio diametro: 0,20 mm
• Ingombro: 15 mm
• Tipo di avvolgimento: mono-strato o sezionale
• Nucleo: aria
• Incapsulamento: vernice, epossidico o rivestimento
• Montaggio: through-hole o personalizzato
• Induttanza: 0,1 µH – 100 µH
• Tolleranze: ±2%, ±5%, ±10%
• DCR tipico: 14 Ω (5,5 spire)
• Gamma di frequenza: kHz–MHz
• Resistenza di isolamento: ≥100 MΩ
