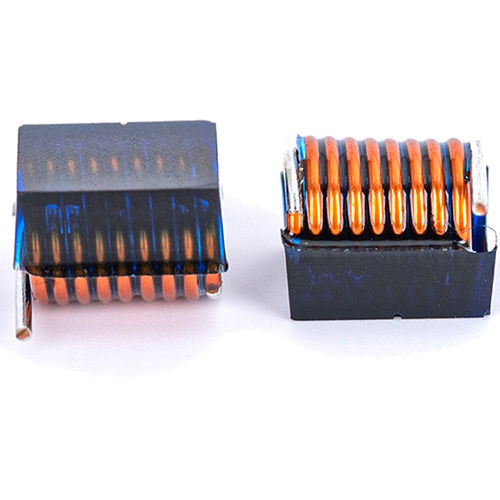

Induttore d'aria WL610

a filocon anima cavaRF

Panoramica del prodotto
Un induttore a bobina SMD ad aria è un induttore avvolto montato in superficie che utilizza l'aria come mezzo magnetico. In assenza di nucleo magnetico si evitano la saturazione e le perdite nel nucleo, ottenendo prestazioni superiori in alta frequenza e un elevato fattore Q. I componenti sono compatti e disponibili in pacchetti SMT per integrazione in elettronica industriale, automotive, telecomunicazioni e dispositivi medici che richiedono valori di induttanza stabili e a bassa perdita.

Bobina induttiva SMD compatta - Punti chiave
Il design a nucleo d'aria offre alta frequenza di auto‑risonanza, assenza di saturazione magnetica e perdite nel nucleo, migliore linearità, bassa resistenza DC e prestazioni stabili in diverse condizioni operative. Disponibile in molteplici valori di induttanza e formati; adatto alla personalizzazione OEM e all'assemblaggio SMT automatizzato.

Applicazioni tipiche

• Matching d'antenna e moduli di comunicazione wireless (Bluetooth, Wi‑Fi, GPS, ricetrasmettitori RF)
• Amplificatori RF, oscillatori e filtri di segnale
• Elettronica di consumo, dispositivi mobili e portatili
• Telematica automotive, navigazione e unità di comunicazione
• Elettronica medicale che richiede induttori stabili e a bassa perdita
• Sistemi di controllo industriale, strumenti di misura e apparecchiature di test

Vantaggi

• Nessuna saturazione magnetica
• Assenza di perdite di nucleo ad alte frequenze
• Alto fattore Q ottimizzato per le bande RF
• Alta frequenza di auto‑risonanza e miglior linearità
• Bassa distorsione del segnale e buona stabilità termica
• Packaging per montaggio superficiale compatibile con assemblaggio automatico

Svantaggi

• Induttanza per volume inferiore rispetto agli induttori con nucleo in ferrite
• Può richiedere dimensioni fisiche maggiori per ottenere elevati valori di induttanza
• Capacità di immagazzinamento energetico ridotta (non ideale per applicazioni di accumulo di energia)
• Più sensibile alle EMI esterne se il layout PCB non è ottimizzato
• Costo maggiore per requisiti di precisione o elevata induttanza

Scheda tecnica (voci selezionate)
Descrizione - Bobina induttiva SMD ad aria
Materiale - Filo di rame smaltato
Diametro del filo - 0,1 mm (opzioni AWG disponibili)
Tipo di avvolgimento - Avvolgimento monostrato rotondo o sezionale
Materiale del nucleo - Aria (non magnetico)
Lunghezza footprint - 10–15 mm
Incapsulamento - Vernice, resina epossidica o rivestimento opzionale
Montaggio - Through‑hole / Personalizzato (packaging SMT disponibile)

Specifiche elettriche (Tipiche)
Gamma di induttanza - 0,1 µH – 100 µH (personalizzabile)
Tolleranza di induttanza - ±2%, ±5%, ±10%
Resistenza DC (DCR) - Personalizzata in base al progetto
Fattore Q - Alto, ottimizzato per la gamma di frequenza selezionata
Frequenza di auto‑risonanza - Alta, dipendente dall'applicazione
Frequenza operativa - Gamma kHz a MHz
Corrente nominale - Specificata per progetto
Resistenza di isolamento - ≥100 MΩ

Funzionamento (breve)
Quando la corrente scorre nella bobina si genera un campo magnetico attorno alle spire. Con un percorso magnetico in aria non si verifica isteresi né saturazione magnetica. La reattanza induttiva aumenta con la frequenza, rendendo gli induttori SMD ad aria efficaci come filtri, adattatori di impedenza e soppressori di rumore nei circuiti ad alta frequenza.

Risoluzione dei problemi e problemi comuni

• Deriva dell'induttanza — Causa: deformazione meccanica o variazione di temperatura. Soluzione: utilizzare componenti stabili a temperatura con tolleranze ristrette.
• Surriscaldamento — Causa: corrente operativa superiore al valore nominale. Soluzione: ridurre la corrente o utilizzare componenti con DCR inferiore e corrente nominale adeguata.
• Scarsa qualità del segnale — Causa: Q basso o frequenza non idonea. Soluzione: scegliere induttori SMD ad aria ad alto Q e SRF adeguato.
• Interferenza EMI — Causa: layout PCB inadeguato o prossimità di componenti. Soluzione: aumentare gli spazi, migliorare le masse e il layout PCB.
• Spostamento di frequenza — Causa: capacità parassita o accumulo di tolleranze. Soluzione: verificare i calcoli di risonanza e le tolleranze dei componenti.
• Difetti di saldatura / circuito aperto — Causa: profilo di rifusione errato o danno meccanico. Soluzione: ispezionare le saldature e applicare profili di rifusione SMT corretti; maneggiare con cura.

FAQ (selezionate)

• Cosa è un'induttore SMD a nucleo d'aria? — Un induttore montato in superficie avvolto con nucleo d'aria (senza materiale magnetico), ideale per applicazioni RF ad alta frequenza.
• Perché preferire il nucleo d'aria rispetto al nucleo in ferrite? — Il nucleo d'aria non si satura, non comporta perdite di nucleo e offre un Q maggiore per migliori prestazioni HF.
• Come calcolare la corrente nominale? — Nei nuclei d'aria la corrente nominale è determinata dall'aumento di temperatura ammissibile; considerare l'avvolgimento e la gestione termica.
• Si può usare un'induttore SMD ad aria in un convertitore DC‑DC? — Generalmente no; i convertitori DC‑DC richiedono maggiore induttanza e capacità di immagazzinamento energetico rispetto a questi induttori.

Come scegliere
Considerare l'induttanza richiesta, la frequenza operativa (assicurarsi che SRF ≫ frequenza di lavoro), il fattore Q, la corrente nominale, la DCR, le dimensioni del pacchetto per PCB, la stabilità termica, la tolleranza e i requisiti normativi (RoHS/REACH).

Caratteristiche / Specifiche tecniche

• Serie / Riferimento modello: WL610
• Materiale del nucleo: Aria (non magnetico)
• Conduttore: Filo di rame smaltato
• Diametro del filo: 0,1 mm (opzioni AWG disponibili)
• Gamma di induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranza d'induttanza: ±2%, ±5%, ±10%
• Frequenza operativa: kHz a MHz
• Frequenza di auto‑risonanza: Alta (dipende dall'applicazione)
• Fattore Q: Alto, ottimizzato per la gamma di frequenza
• DCR: Personalizzato
• Corrente nominale: Personalizzata per progetto
• Resistenza di isolamento: ≥100 MΩ
• Lunghezza footprint: 10–15 mm
• Opzioni di incapsulamento: Vernice, epossidica o rivestimento (opzionale)
• Montaggio: Through‑hole / Personalizzato (packaging SMT disponibile)
