Induttore con anima cava WL1914

RFd'ariaa filo

Panoramica del prodotto

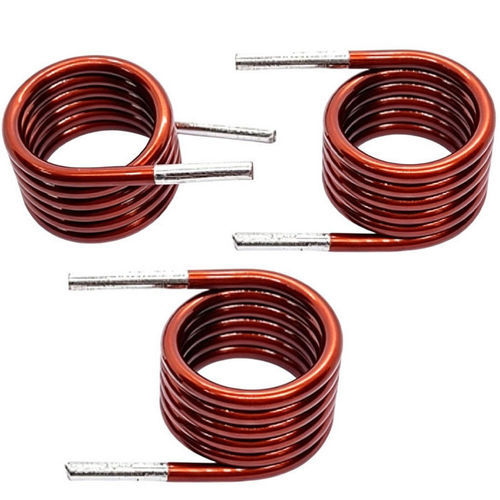

La bobina induttore a nucleo d'aria WL1914 è un induttore elettrico realizzato avvolgendo filo di rame smaltato senza nucleo magnetico. L'uso dell'aria come percorso magnetico elimina la saturazione e le perdite del nucleo, rendendo il componente adatto ad applicazioni ad alta frequenza e RF. Disponibile in più misure, diametri del filo e valori di induttanza; supportata personalizzazione OEM.

Principio di funzionamento
Un induttore a nucleo d'aria funziona per induzione elettromagnetica: la corrente nel conduttore genera un campo magnetico attorno alla bobina. Le variazioni di corrente provocano variazioni nel campo, creando una reattanza induttiva che si oppone a cambiamenti rapidi di corrente. L'induttanza dipende dal numero di spire, dal diametro della bobina, dallo spazio tra spire e dal diametro del filo.

Dati elettrici (riepilogo)
Voce — Descrizione
Bobina a nucleo d'aria — Filo di rame smaltato
Diametro del filo — 0,20 mm (opzioni AWG disponibili)
Tipo di avvolgimento — Avvolgimento monocapo rotondo o sezionale
Materiale del nucleo — Aria (non magnetico)
Lunghezza ingombro — 15 mm
Incapsulamento — Vernice, epossidico o rivestimento opzionale
Montaggio — Foro passante / opzioni personalizzate

Specifiche elettriche (tipiche)
Parametro — Descrizione
Gamma di induttanza — 0,1 µH – 100 µH (personalizzabile)
Tolleranza di induttanza — ±2 %, ±5 %, ±10 %
Resistenza DC (DCR) — Esempio: 14 Ω con 5,5 spire
Fattore Q — Alto, ottimizzato per la banda di frequenza target
Frequenza di auto-risonanza — Alta, dipende dall'applicazione
Frequenza di esercizio — Gamma kHz a MHz
Corrente nominale — Definita in base al progetto
Resistenza di isolamento — ≥100 MΩ

Caratteristiche

• Prestazioni ad alta frequenza idonee per circuiti RF
• Assenza di saturazione o isteresi del nucleo
• Basse perdite e bassa distorsione del nucleo
• Induttanza stabile nell'intervallo operativo
• Costruzione compatta e leggera
• Risposta elettromagnetica rapida
• Alto fattore Q per applicazioni di segnale
• Dimensioni e induttanza regolabili
• Buona stabilità termica

Applicazioni

• Comunicazioni RF, trasmettitori e antenne
• Filtri di segnale e circuiti oscillatori
• Sistemi audio (crossover e audio di fascia alta)
• Ricarica wireless e moduli RF (inclusi componenti 5G)
• Elettronica industriale: sensori, controllo, filtraggio e circuiti di potenza
• Elettronica medicale che richiede gestione precisa del segnale
• Componenti OEM per dispositivi compatti e indossabili

Vantaggi e limitazioni

• Vantaggi: caratteristiche HF stabili, assenza di perdite del nucleo o isteresi, risposta rapida e personalizzazione semplice
• Limitazioni: induttanza per volume inferiore rispetto agli induttori con nucleo di ferro, può richiedere più spire e presentare maggiori perdite di rame ad alte correnti; non ideale per applicazioni a bassa frequenza ad alta potenza

Note per il troubleshooting
I problemi comuni includono induttanza instabile dovuta ad avvolgimento allentato o spaziatura errata, surriscaldamento per corrente eccessiva o filo sottodimensionato, e interferenze elettromagnetiche se posizionato troppo vicino ad altri componenti. Risoluzione: ispezione visiva dei danni, misurazione di induttanza e DCR, verifica del diametro del filo e del montaggio/ventilazione, regolazione della spaziatura delle spire per ridurre EMI.

Caratteristiche / Specifiche tecniche

• Modello: WL1914
• Materiale del nucleo: Aria (non magnetico)
• Conduttore: Filo di rame smaltato
• Diametro del filo: 0,20 mm (opzioni AWG disponibili)
• Tipo di avvolgimento: Monocapo rotondo o sezionale
• Lunghezza ingombro: 15 mm
• Incapsulamento: Vernice, epossidico o rivestimento opzionale
• Montaggio: Foro passante o opzioni di montaggio personalizzate
• Gamma di induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranza di induttanza: ±2 %, ±5 %, ±10 %
• Resistenza DC (esempio): 14 Ω con 5,5 spire
• Fattore Q: Alto (ottimizzato per frequenza)
• Frequenza di esercizio: kHz a MHz
• Corrente nominale: Personalizzata in base al progetto
• Resistenza di isolamento: ≥100 MΩ
