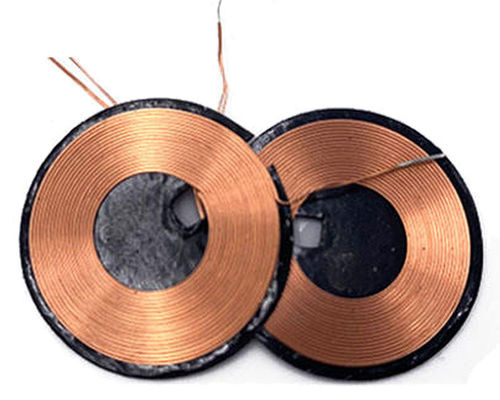

Le bobine per ricarica wireless sono componenti chiave dei sistemi di trasferimento di potenza induttiva che utilizzano l'induzione elettromagnetica per trasferire energia tra bobina trasmettitrice e ricevente. Utilizzate in elettronica di consumo (smartphone, smartwatch, tablet, auricolari), apparecchiature di controllo industriale e dispositivi medici. Le bobine sono avvolte con filo di rame smaltato in una spirale piatta per garantire bassa resistenza DC, induttanza stabile, minima generazione di calore e lunga durata. La schermatura in ferrite riduce le EMI e migliora l'efficienza di trasferimento.

Caratteristiche

• Elevata efficienza magnetica grazie all'avvolgimento preciso del filo di rame smaltato
• Induttanza stabile con tolleranze ±5%
• Bassa resistenza DC (DCR) per ridurre perdite e riscaldamento
• Schermatura con lamina di ferrite per ridurre le EMI e concentrare il flusso
• Design compatto a spirale piatta adatto a dispositivi piccoli
• Dimensioni, diametro del filo, induttanza e terminali personalizzabili

Applicazioni
Adatte a dispositivi mobili (cellulari, tablet, wearables), auricolari wireless, caricabatterie per auto, apparecchiature mediche che richiedono trasferimento di potenza stagno/impermeabile, strumenti industriali e dispositivi smart-home. Eliminano i connettori meccanici e permettono compartimenti sigillati.

Dettagli del prodotto
Specifiche elettriche

• Induttanza (L): 300–500 µH
• Tolleranza dell'induttanza: ±5%
• Frequenza di prova/funzionamento: comunemente 85–205 kHz
• Resistenza DC (DCR): 80–250 mΩ
• Corrente nominale (Irms): 1–3 A
• Fattore di qualità (Q): ≥ 30
• Resistenza di isolamento: ≥ 100 MΩ

Specifiche meccaniche

• Forma della bobina: rotonda o quadrata, avvolgimento a spirale piatta
• Tipo di filo: filo di rame smaltato
• Schermatura: lamina di ferrite
• Isolamento: film PET o PI
• Tipo di terminale: pad di saldatura o filo
• Montaggio: fissaggio adesivo

Dimensioni modelli (esempi)

• WL35 — Ø esterno 35 mm, Ø interno 15 mm, spessore 2,0 mm
• WL43 — Ø esterno 43 mm, Ø interno 20 mm, spessore 2,0 mm
• WL50 — Ø esterno 50 mm, Ø interno 25 mm, spessore 3,0 mm

Note aggiuntive
I progetti possono essere personalizzati per diametro del filo, induttanza, spessore della schermatura e dimensioni complessive per soddisfare i vincoli del dispositivo. L'abbinamento bobina‑controller, l'allineamento della bobina e lo spessore della ferrite influenzano l'efficienza di ricarica e il comportamento termico.

Specifiche tecniche

• Induttanza: intervallo tipico 300–500 µH
• Tolleranza dell'induttanza: ±5%
• Frequenza operativa: 85–205 kHz
• DCR: ~80–250 mΩ
• Corrente nominale: 1–3 A
• Fattore di qualità: ≥ 30
• Resistenza di isolamento: ≥ 100 MΩ
