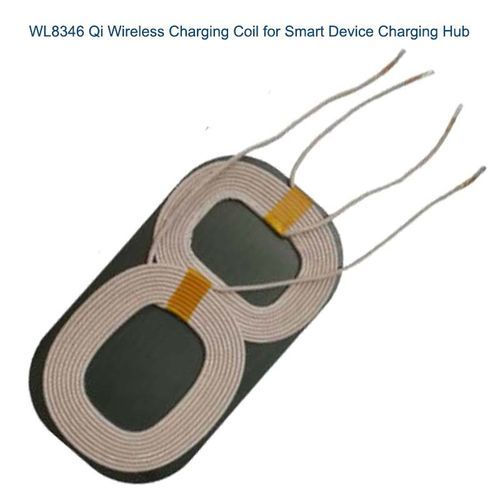

Bobina elettromagnetica WL8346

di potenzadoppiacon alimentazione wireless

Panoramica
WL8346 è una bobina di ricarica compatibile Qi progettata per integrazione in smartphone ed elettronica di consumo compatta. La bobina funge da trasmettitore/ricevitore nei sistemi di trasferimento di potenza wireless, privilegiando un ingombro ridotto e prestazioni termiche stabili.

Riassunto del design a doppia bobina
WL8346 supporta una disposizione a doppia bobina per aumentare l'area utile di ricarica e la tolleranza di allineamento. Le due bobine vengono posizionate in base al design meccanico per offrire copertura flessibile; la selezione elettrica o lo switching attiva la bobina in funzione della posizione del ricevitore.

Come funziona
Alimentazione → controller di carica → Bobina 1 / Bobina 2 (trasmettitore) → campo magnetico alternato → bobina ricevente → raddrizzatore → batteria. In configurazioni a doppia bobina il sistema alimenta la bobina pertinente per ottimizzare efficienza e copertura.

Caratteristiche principali

• Configurazione a doppia bobina per maggiore tolleranza di posizionamento e copertura di ricarica.
• Dimensioni compatte idonee per pad, supporti e docking per smartphone.
• Induttanza controllata e bassa resistenza DC per trasferimento energetico efficiente.
• Progetto termicamente stabile con considerazioni su compatibilità elettromagnetica e schermatura.
• Personalizzazione OEM disponibile: dimensione bobina, spaziatura, avvolgimento e metodo di montaggio.

Applicazioni

• Pad di ricarica per smartphone, supporti e sistemi di docking integrati.
• Stazioni di ricarica per wearable e smartwatch.
• Custodie di ricarica per auricolari wireless e caricabatterie multi-zona.
• Prodotti smart home: speaker, pannelli di controllo e mobili con ricarica integrata.
• Integrazione automotive: ricarica wireless in console e supporti.
• Superfici di ricarica commerciali e caricabatterie consumer multi-posizione.
• Dispositivi IoT industriali che richiedono ricarica senza contatto per sensori e palmari.

Vantaggi vs svantaggi del design a 2 bobine

• Vantaggi: area di ricarica effettiva maggiore, migliore tolleranza allo spostamento, integrazione meccanica flessibile e ricarica multi-posizione.
• Svantaggi: costo BOM più elevato, elettronica di controllo più complessa, ingombro di installazione maggiore e requisiti superiori di gestione termica.

Risoluzione problemi: questioni comuni e verifiche

• Dispositivo non si carica: verificare alimentazione del trasmettitore, controller di carica, connessioni della bobina e posizione del ricevitore; assicurarsi che la bobina corretta sia alimentata.
• Carica intermittente: controllare allineamento e spaziatura delle bobine, qualità dei connettori e fonti di EMI; rimuovere oggetti metallici tra le bobine.
• Carica lenta: verificare alimentazione in ingresso, DCR/induttanza della bobina, frequenza operativa e compatibilità del ricevitore; controllare i limiti termici.
• Surriscaldamento della bobina: esaminare corrente della bobina, sezione del filo e materiali conduttivi vicini o schermature che possono causare perdite.
• Una bobina non funziona: ispezionare circuiti di commutazione, cablaggio e saldature; misurare le caratteristiche elettriche di ogni bobina.
• Variazioni di prestazione dopo assemblaggio: testare le bobine prima e dopo assemblaggio; involucri, adesivi o componenti vicini possono alterare la risposta elettromagnetica.

Scheda tecnica (voci principali)
Brand: Weilong Technology
Model: WL8346
Dimensioni: 83 × 46 × 1,0 mm (secondo la riga della scheda tecnica)
Potenza nominale (W): 10 W o 15 W
Filo: 0,08 mm × 10 giri (TS)
Induttanza / DCR: 28,5 μH ±10%
Materiale: filo di rame; contatto di alimentazione tramite cavo
Montaggio: nastro adesivo; tolleranza dimensionale ±0,1 mm
Temperatura di esercizio: -10°C a 100°C; Classe d'isolamento: F
Test Hi-Pot: AC 600V 50/60Hz 2s
Certificazioni: CE, RoHS, ISO9001
MOQ: 1000 pezzi; Capacità di fornitura: 5000 pezzi/settimana; Tempo di consegna: ~30 giorni; Porto: Shenzhen
Termini di pagamento: TT o LC a vista; Ordine campione: Sì; Garanzia: 1 anno
