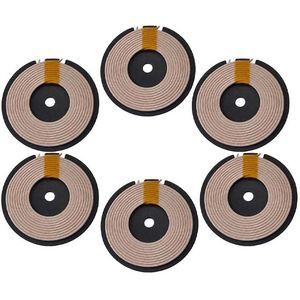

Bobina con anima cava WL9452

di potenzaDCad alta frequenza

Panoramica del prodotto
Bobina per trasferimento di energia wireless che consente il trasferimento senza contatto di energia elettrica tra dispositivi compatibili tramite accoppiamento elettromagnetico attraverso un gap d'aria. Progettata per involucri sigillati, ricarica senza contatto e applicazioni dove i connettori esposti non sono desiderabili. Configurabile come trasmettitore, ricevitore, elemento di accoppiamento o assemblaggi multi-bobina; personalizzabile per potenza, frequenza operativa, dimensioni e ambiente di installazione.

Come funziona

• Fase 1 – Alimentazione: l'ingresso DC viene convertito in AC ad alta frequenza da un driver elettronico.
• Fase 2 – Creazione del campo magnetico: la bobina trasmittente alimentata in AC genera un campo magnetico oscillante.
• Fase 3 – Accoppiamento magnetico: il campo attraversa il gap d'aria e si accoppia alla bobina ricevente.
• Fase 4 – Generazione di energia elettrica: la bobina ricevente converte il campo magnetico variabile in tensione AC.
• Fase 5 – Rettificazione: un raddrizzatore converte l'AC ricevuto in alimentazione DC.
• Fase 6 – Regolazione della tensione: i circuiti di controllo regolano tensione e corrente verso il carico o la batteria.

Caratteristiche principali

• Prestazioni elettriche personalizzabili: induttanza, resistenza DC, fattore Q, frequenza operativa e potenza nominale specificabili.
• Progetto compatto e installazione flessibile: diametro, spessore, numero di spire e sezione del filo configurabili in base ai vincoli applicativi.
• Schermature magnetiche o supporti meccanici opzionali per gestire campi parassiti e consentire l'integrazione con elettronica sensibile.

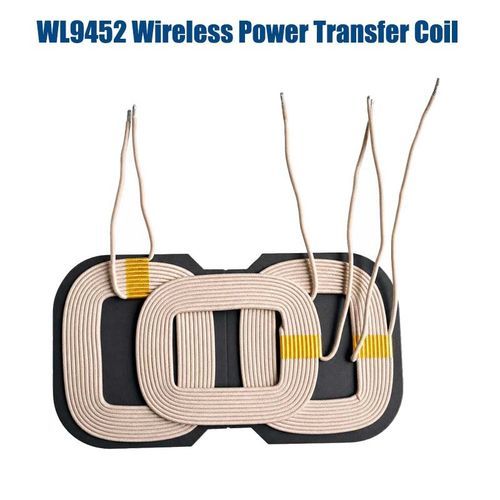

• Configurazioni multi-bobina, inclusi sistemi a 3 bobine, per migliorare la tolleranza di allineamento o ottimizzare l'accoppiamento.
• Progettata per prestazioni elettriche e termiche coerenti utilizzando materiali e processi di avvolgimento appropriati per affidabilità a lungo termine.

Applicazioni

• Apparecchiature industriali: sensori sigillati, dispositivi di monitoraggio e moduli di controllo che richiedono trasferimento di energia senza contatto.
• Robotica e automazione: ricarica per robot, AGV e apparecchiature automatizzate per abilitare il rifornimento energetico automatico.
• Soluzioni OEM integrate: ricarica di batterie integrata in prodotti dove i connettori sono impraticabili.
• IoT e sensori a bassa potenza dove la ricarica cablata o la sostituzione della batteria è problematica.
• Elettronica medicale: alimentazione senza contatto per dispositivi medici sigillati e strumentazione.
• Dispositivi consumer e smart che richiedono ricarica senza contatto (smartphone, wearable, auricolari).

Risoluzione dei problemi e considerazioni di progettazione

• Verificare allineamento, gap d'aria, induttanza della bobina, frequenza operativa e potenza d'ingresso in caso di bassa potenza in uscita o efficienza ridotta.
• Esaminare la resistenza della bobina, la qualità dell'avvolgimento e la presenza di materiali conduttivi vicini in caso di surriscaldamento.
• Verificare l'accordo di risonanza e la stabilità tra trasmettitore e ricevitore se la ricarica è instabile.
• Considerare schermatura, geometria della bobina, fattore Q e comportamento termico nelle prime fasi di progettazione.
• Validare le prestazioni della bobina integrata nell'involucro finale e testare in condizioni realistiche di assemblaggio e allineamento.

Caratteristiche / specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL9452
• Product Size: 94×52×3.0 mm; 9 TS; 8.6 UH
• Rated Power: 15 W or 20 W
• Wire: 0.08 mm × 9 TS
• Inductance / DCR: 28.5 UH ±10%
• Holding Force / Non-excitation Holding Force: Nil / 0
• Reset Time: Nil
• Service Life: Nil
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Power Contact: lead wire
• Install Style: adhered tape
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Thread Depth: 0.1 mm
• Payment Term: TT, or LC at Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
