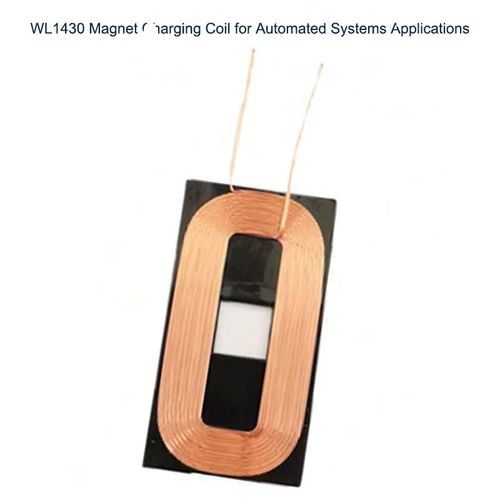

Induttore magnetico WL1430

a filoDCper circuiti stampati

Panoramica
Una bobina di ricarica magnetica è un componente elettromagnetico progettato per trasferire energia elettrica mediante accoppiamento magnetico in sistemi di ricarica compatti. Trasforma la corrente di ingresso in un campo magnetico controllato ed è accoppiata a una bobina ricevente per trasmettere potenza. I magneti integrati consentono un posizionamento meccanico ripetibile e l'allineamento delle interfacce di ricarica.

Come funziona
La bobina opera per induzione elettromagnetica: energia elettrica > bobina trasmittente > campo magnetico > bobina ricevente > energia elettrica. I magneti migliorano l'allineamento meccanico e l'accoppiamento magnetico, incrementando la coerenza del trasferimento di potenza.

• Considerazioni ingegneristiche: induttanza, numero di spire, sezione del filo, frequenza di funzionamento, tensioni di ingresso, potenza in uscita, distanza tra bobine, allineamento magnetico, aumento della temperatura, spazio di installazione.

Caratteristiche principali
Le bobine di ricarica magnetiche offrono integrazione compatta e parametri elettromagnetici configurabili. Caratteristiche tipiche: dimensioni e forma personalizzabili, numero di spire e induttanza regolabili, scelta del diametro del filo, specifiche di tensione/corrente e temperatura di esercizio. Il posizionamento magnetico garantisce un allineamento ripetibile. Opzioni di montaggio: nastro adesivo, integrazione su PCB, involucri plastici, strutture metalliche o moduli di ricarica dedicati. Avvolgimenti controllati e materiali di qualità assicurano stabilità elettrica e consistenza produttiva.

Scheda prodotto
Brand: Weilong Technology
Model Number: WL1430
Product Size: 14*30*2 * 9 TS * 6.5 UH
Rated Power (W): 5 W or 10 W
Wire: 0.08 mm * 9 TS
DC Power Source: DC 5 V
DCR: 28.5 UH +/- 10%
Reset Time(s): Nil
Service Life: Nil
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Applicazioni

• Elettrodomestici intelligenti (stazioni di ricarica, elettrodomestici da cucina smart)
• Automazione industriale: AGV, robot, macchine autonome, sistemi di ispezione
• Elettronica portatile e dispositivi indossabili
• Sensori, serrature smart, dispositivi IoT alimentati a batteria
• Apparecchiature mediche di monitoraggio compatte e piccoli dispositivi medici

Vantaggi e svantaggi

• Vantaggi: integrazione OEM compatta, posizionamento magnetico per allineamento ripetibile, riduzione dell'usura dei connettori meccanici, parametri personalizzabili.
• Svantaggi: le prestazioni dipendono dall'allineamento, dalla distanza e dalla frequenza; disallineamento riduce l'efficienza; la resistenza della bobina genera calore; parti metalliche vicine possono causare perdite da correnti parassite; le versioni ad alta potenza possono richiedere gestione termica ed elettronica aggiuntiva; strumenti personalizzati possono aumentare i costi.

Risoluzione problemi

• La ricarica non inizia: verificare la tensione di ingresso, il cablaggio, il controllo di ricarica e la continuità della bobina per spire aperte o fili danneggiati.
• Bassa potenza di ricarica: controllare l'allineamento, la distanza tra bobine, l'induttanza, la frequenza operativa e il carico del sistema; un gap eccessivo riduce l'accoppiamento.
• Surriscaldamento della bobina: verificare la corrente operativa, la resistenza dell'avvolgimento, il duty cycle e la temperatura ambiente; il surriscaldamento può indicare filo sottodimensionato o corrente eccessiva.
• Ricarica intermittente: ispezionare il posizionamento magnetico, i giochi meccanici e le fonti di vibrazione che influenzano l'accoppiamento.
• Perdite elettriche elevate: misurare la resistenza e l'induttanza effettive rispetto alle specifiche; ispezionare la presenza di parti metalliche vicine che causano correnti parassite.
• Variazioni di prestazioni dopo assemblaggio: convalidare la bobina nel prodotto finito — materiali dell'involucro, magneti, viti, schermature e componenti PCB possono modificare il comportamento elettromagnetico.

FAQ — Selezionate

• Cos'è una bobina di ricarica magnetica? — Una bobina elettromagnetica che trasferisce energia mediante accoppiamento magnetico; i magneti possono essere usati per allineare gli elementi di ricarica.
• Può essere personalizzata? — Sì; tensione, corrente, potenza, induttanza, resistenza, frequenza, dimensioni, diametro del filo, avvolgimento e montaggio possono essere adattati ai requisiti OEM.
• Come migliorare l'efficienza? — Ottimizzare l'allineamento meccanico, ridurre la distanza tra le bobine, scegliere induttanza e frequenza adeguate, ridurre la resistenza dell'avvolgimento ed evitare metallo vicino alla bobina; convalidare in fase di assemblaggio finale.

Caratteristiche / specifiche tecniche

• Brand: Weilong Technology
• Model: WL1430
• Product Size: 14*30*2 * 9 TS * 6.5 UH
• Rated Power: 5 W or 10 W
• Wire: 0.08 mm * 9 TS
• DC Power Source: DC 5 V
• DCR / Inductance: 28.5 UH ±10%
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Install style: adhered tape
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
