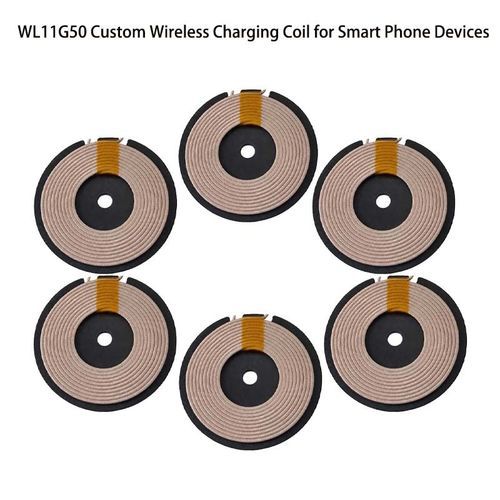

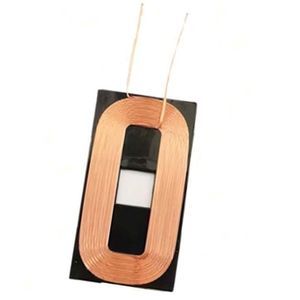

Induttore in ferrite WL11G50

magneticoa filodi potenza

Panoramica
Bobina di ricarica wireless personalizzata progettata per il trasferimento di energia senza fili in dispositivi elettronici. Configurabile in dimensioni, induttanza, frequenza operativa, potenza nominale, resistenza, struttura dell'avvolgimento e schermatura. Idonea per applicazioni trasmittenti e riceventi; lo sviluppo OEM comprende analisi dei requisiti, progettazione ingegneristica, prototipazione, test elettrici e ottimizzazione per la produzione.

Come funziona

• Fase 1 – Ingresso di energia elettrica: il circuito di ricarica fornisce corrente alternata alla bobina trasmittente.
• Fase 2 – Generazione del campo magnetico: la bobina trasmittente converte l'energia elettrica in un campo magnetico variabile.
• Fase 3 – Accoppiamento magnetico: il campo magnetico attraversa il gap d'aria tra bobina trasmittente e ricevente.
• Fase 4 – Energia ricevuta: la bobina ricevente converte il campo magnetico variabile in energia elettrica.
• Fase 5 – Condizionamento della potenza: il raddrizzatore e il circuito di ricarica regolano la potenza ricevuta per la batteria o il carico elettronico.

Fattori chiave che influenzano le prestazioni

• Posizione e allineamento della bobina
• Frequenza operativa
• Autoinduttanza
• Resistenza della bobina (DCR)
• Distanza (aria gap) tra le bobine
• Schermatura in ferrite e materiali magnetici
• Potenza e corrente di carica
• Parti metalliche vicine
• Temperatura di esercizio

Caratteristiche principali
Parametri geometrici ed elettrici personalizzati per soddisfare vincoli di spazio e prestazioni. Opzioni di avvolgimento: filo di rame, filo Litz o FPC. La schermatura in ferrite migliora l'accoppiamento e riduce le EMI. Progetto ottimizzabile per induttanza, DCR, frequenza operativa e comportamento termico. Supporto OEM per test in sistema e preparazione alla produzione di massa.

Datasheet (tabella estratta)
Brand: Weilong Technology
Model Number: WL11G50
Product Size: 50*1.0 * 10 TS *6,5 UH
Rated Power (W): 5, 10, or 15 W
Wire: 0.08 mm * 105 turns
Holding Force (N): Nil
DCR: 26.5 UH +/- 10%
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Sintesi delle applicazioni
Progettata per smartphone, smartwatch, dispositivi IoT, elettronica medicale, moduli automotive, sensori industriali, pad di ricarica e sistemi di alimentazione wireless integrati dove ingombro, comportamento termico e tolleranza di allineamento sono critici.

Punti chiave per il troubleshooting

• Ricarica inefficiente: verificare allineamento delle bobine, frequenza operativa, induttanza, DCR, gap d'aria e metalli vicini.
• Ricarica intermittente: controllare allineamento, IC di carica, alimentazione e connettori.
• Temperatura elevata: rivedere DCR, corrente, ventilazione e struttura dell'avvolgimento.
• Portata di carica limitata: ispezionare accoppiamento magnetico, gap d'aria e disposizione della ferrite.
• Incompatibilità con il circuito: misurare induttanza, resistenza, frequenza e fattore Q.
• Problemi EMI: valutare schermatura in ferrite e prossimità ad altri componenti.

Specifiche tecniche

• Brand: Weilong Technology
• Model: WL11G50
• Product size: 50*1.0 * 10 TS *6,5 UH
• Rated power: 5 W, 10 W or 15 W
• Wire: 0.08 mm × 105 turns
• DCR / Inductance spec: 26.5 UH ±10%
• Material: copper wire
• Install style: adhered tape
• Tolerance of dimension: ±0.1 mm
• Working temperature: -10°C to 100°C
• Insulation class: F
• Hi-pot: AC 600V 50/60Hz 2s
• Service life: 300,000 cycles
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Delivery time: 30 days
• Warranty: 1 year
