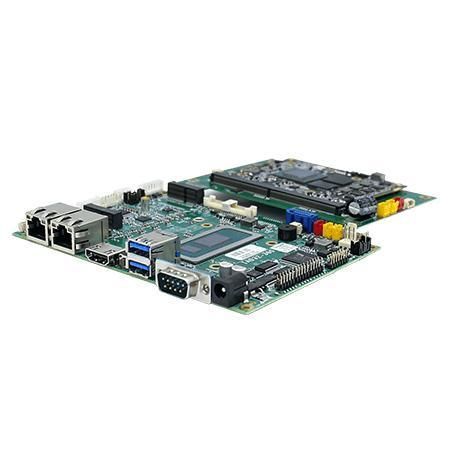

Scheda madre 3,5" IAD32-MXM

x86Intel® Core i5-1235UIntel®

Panoramica La scheda IAD32-MXM è alimentata dal processore Intel® Core™ i5-1235U di 12a generazione con core ibridi Performance e core Efficient per ottimizzare il multitasking e l'efficienza termica nelle implementazioni edge. È una scheda madre embedded compatta da 3,5" (146 mm x 102 mm) progettata per carichi di lavoro industriali e AI ad alte prestazioni. La scheda supporta la memoria DDR5 e lo storage NVMe per un'elevata larghezza di banda e un rapido accesso ai dati. Scalabilità ed espansione grafica IAD32-MXM supporta un'esclusiva espansione della scheda figlia M.2 Key-E to MXM, che consente l'integrazione di moduli GPU professionali NVIDIA MXM (generazioni Ampere e Ada). Questo permette di trasformare la scheda di piccolo formato in una piattaforma di classe workstation per l'inferenza AI, la visione artificiale, l'imaging medico e altre attività accelerate dalle GPU. Caratteristiche principali

• Fattore di forma da 3,5" (146 mm x 102 mm), scheda madre x86 integrata
• Supporta una scheda figlia aggiuntiva M.2 Key-E a scheda figlia MXM, espandendo le dimensioni totali dell'assemblaggio a 183 × 146 mm
• Intel® Core™ i5-1235U di 12a generazione (fino a 4,40 GHz)
• 1 x SO-DIMM DDR5 4800 MHz (fino a 32GB)
• Doppio Gigabit Ethernet integrato (doppia LAN da 2,5 Giga)
• 1 x M.2 Slot Key M per SSD M.2 2280 NVMe
• Ingresso alimentazione a 12 V a tensione singola

Certificazioni

• CE
• FCC

Caratteristiche del prodotto

• Velocità di ultima generazione con memoria DDR5 4800MHz e tecnologia NVMe per applicazioni edge data-intensive
• Design compatto da 3,5" con ingresso a singola tensione a 12V e robusta doppia Ethernet da 2,5 Giga per l'integrazione industriale
• Supporto display flessibile: LVDS interno o eDP 1.4a opzionale (fino a 4096x2304@60Hz) e HDMI 2.0 opzionale per l'uscita esterna; configurazioni multi-display se abbinato alla GPU MXM

Case di utilizzo

• chioschi retail e digital signage intelligenti con grafica accelerata dalle GPU
• automazione di fabbrica e visione artificiale guidate dall'IA
• imaging medicale e altri sistemi embedded ad alte prestazioni con vincoli di spazio

Caratteristiche/specifiche tecniche

• Processore: Intel® Core™ i5-1235U 3,3 GHz (fino a 4,40 GHz)
• Memoria: 1 x SO-DIMM, DDR5 4800 MHz, 8GB (predefinito); 16GB (opzionale); 32GB (opzionale)
• Storage: 1 x M.2 2280 M-Key NVMe SSD 256GB (predefinito); opzionale 512GB / 1TB / 2TB; 1 x SATA III per SSD/HDD da 2,5" fino a 2TB (opzionale)
• Controller Ethernet: 2 x Intel® Ethernet Controller (connettori RJ45 LAN da 2,5 Giga)
• Sicurezza: TPM 2.0
• Sistema operativo (opzionale): Windows 11 IoT Enterprise (64 bit); Windows 11 Pro 64 bit; Linux Ubuntu 22.04 (non supporta Wake on Touch)
• WLAN: Supporto (opzionale, tramite M.2 2230 E-Key per modulo Wi-Fi)
• Bluetooth: Supporto (opzionale)
• Grafica (opzioni MXM, opzionali): MXM Ampere RTX A500; MXM Ampere RTX A1000; MXM Ampere RTX A2000; MXM Ada RTX 2000A
• Porti USB (esterne): 2 x USB3.2 Gen2x1 (Tipo-A)
• Porta seriale (esterna): 1 x RS232/422/485 (RS232 predefinita)
• LAN: 2 x 2,5 Giga LAN RJ45
• Video (esterno): 1 x HDMI 2.0 (opzionale)
• Porti di espansione: 1 slot M.2 2230 E-Key (per modulo Wi-Fi); 1 slot M.2 2230 E-Key (per scheda GPU MXM)
• Ingresso alimentazione (esterno): 1 x 12V DC, jack 2,5φ DC
• Ingresso alimentazione interna: 1 x 6 pin (1x6) per ingresso a 12 V CC
• Uscita di alimentazione interna: 1 wafer blu a 2 pin (1x2) per uscita a 3,3 V CC; 1 wafer rosso a 2 pin (1x2) per uscita a 5 V CC; 1 wafer giallo a 2 pin (1x2) per uscita a 12 V CC
• USB interna: 2 x 8 pin (2x4) per 4 x USB 2.0
• Seriale interna: 3 x 10 pin (2x5) per RS232
• Display (interno): 1 connettore DF13 a 40 pin per LVDS (predefinito); opzionale 1 connettore DF13 a 30 pin per eDP 1.4a, risoluzione massima fino a 40 pixel.4a, risoluzione massima fino a 4096x2304@60Hz
• Schermo: 1 x 7 pin (1x7) per la retroilluminazione del pannello
• SATA: 1 x SATA III; 1 x 8 pin (2x4) per l'alimentazione SATA
• DIDO: 1 x 14 pin (2x7) per ingresso/uscita digitale
• VR / controllo luminosità: 1 x 3 pin (1x3) per il controllo digitale della retroilluminazione del pannello; ponticelli VR/software/PWM/interruttore di livello forniti
• Ventola: 1 x 3 pin (1x3) per la ventola della CPU
• OSD: 1 x 10 pin (2x5) per il controllo OSD
• Altoparlante: 2 x 2 pin (1x2) per l'altoparlante
• Batteria di backup: 1 x 2 pin (1x2) per la batteria RTC
• Audio (interno): 1 x 12 pin (2x6) per Line in / Line out / Mic in
• Certificazione: CE, FCC
• Dimensioni: 146 x 188 mm (dimensione del gruppo scheda indicata; gruppo MXM espanso fino a 183 × 146 mm)
• Umidità operativa: dal 10% al 95% RH, senza condensa
• Temperatura operativa: 0°C a 60°C
• Temperatura di stoccaggio: -40°C a 70°C
• Temperatura di alimentazione: 12V DC
• Accessori (predefiniti): 1 x Guida all'installazione
• Accessori (opzionali): 3 x cavo di alimentazione per scheda figlia (94EE02E020E1); cavo SATA (94H007Z070K0); cavo di alimentazione SATA (94HE08Z150E0); cavo COM (94G309E100E1); cavo a 2 porte USB 2.0 Tipo A (94E80E1).0 Tipo A (94E808E080K0); adattatore da 12V 120W (922D120W12V5); cavo di alimentazione (variabile a seconda del paese); dissipatore di calore per la CPU (98K000A000N3); membrana (98K000A000N1); 2 x altoparlanti (612620000007)
