Scheda madre 3,5" IAN32

x86Intel® Processor N100Intel®

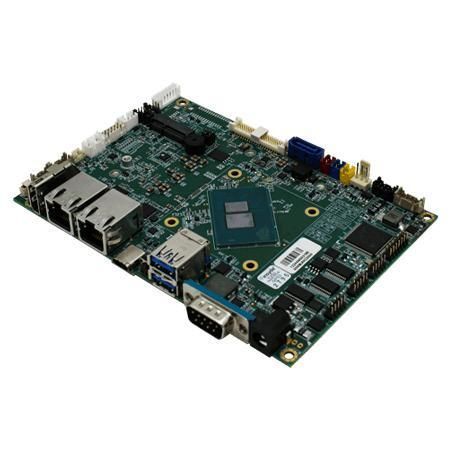

Panoramica IAN32 è una scheda madre embedded Intel® N100 x86 in un formato compatto da 3,5" (146 x 102 mm) progettata per applicazioni industriali embedded, gateway IoT e sistemi edge. Offre una piattaforma a basso consumo con processore Intel® N100, supporto di memoria DDR5, opzioni di archiviazione ad alta velocità e rete integrata adatta agli ambienti industriali più esigenti. Caratteristiche principali

• Fattore di forma 3,5" (146 mm x 102 mm), scheda madre x86 Embedded
• Processore Intel® N100
• 1 x SO-DIMM, DDR5 4800 MHz (max. 16 GB)
• Doppio 2,5 Gigabit Ethernet integrato
• 1 x USB 3.2 Type-C (USB 3.2 + DisplayPort)
• 1 x Slot M.2 Key M per SSD M.2 2280 NVMe. Opzionale 1 x 2,5" SATA III Storage (solo quando NVMe non è presente)
• Ingresso alimentazione a tensione singola 12 V

Certificazioni

• CE
• FCC

Caratteristiche del prodotto

• Scheda madre embedded ad alte prestazioni: il processore Intel® N100 offre prestazioni di calcolo migliorate con un basso consumo energetico per le applicazioni embedded; la piattaforma include funzionalità IoT per un funzionamento affidabile a lungo termine.
• Progettazione di potenza robusta per ambienti estremi: supporta un'ampia gamma di ingressi di alimentazione da 9 a 36 V e un'opzione di ingresso a tensione singola a 12 V; intervallo di temperatura operativa esteso per un funzionamento stabile in condizioni difficili.
• Memoria DDR5 di nuova generazione: Singolo slot SO-DIMM che supporta DDR5 4800 MHz fino a 16 GB per una maggiore larghezza di banda e una minore latenza, adatta a carichi di lavoro in tempo reale e multitasking.
• Dual 2.5G Ethernet: Due controller Intel® 2.5 Gigabit Ethernet integrati per reti ad alta velocità e bassa latenza in implementazioni industriali e IoT.
• High-Speed M.2 Storage NVMe: Lo slot M.2 Key M supporta le unità SSD M.2 2280 NVMe; a seconda della configurazione, è disponibile uno storage SATA III 2,5" opzionale.

Specifiche del sistema (dettagli selezionati)

• Processore: Processore Intel® N100, 6M Cache, fino a 3,40 GHz
• Memoria: DDR5 4800 MHz, 8GB standard, 16GB opzionale (1 x SO-DIMM)
• Storage: 1 x M.2 2280 M-Key NVMe SSD (128GB standard; opzionale: 256GB / 512GB / 1TB / 2TB / 4TB); 1 x SATA III per SSD/HDD da 2,5" (disponibile solo quando l'SSD NVMe non è presente)
• Controller Ethernet: 2 x Intel® 2.5 Gigabit Ethernet Controller
• Sicurezza: TPM 2.0
• Sistemi operativi (opzionali): Windows 11 IoT Enterprise (64 bit), Windows 11 Pro 64 bit, Linux Ubuntu 22.04 (nota: Ubuntu non supporta Wake on Touch)
• WLAN / Bluetooth: Opzionale tramite M.2 E-Key

PortiIO (esterne)

• USB: 2 x USB3.2 Gen2x1 (Type-A); 1 x USB 3.2 Gen2x1 Type-C (supporta DP Alt Mode)
• Seriale: 1 x RS232/422/485 (RS232 predefinito)
• LAN: 2 x 2,5 Giga LAN RJ45
• Video: 1 x HDMI 2.0b (opzionale) fino a 4096x2160@60Hz; USB-C con DisplayPort Alt Mode; LVDS predefinito; eDP 1.4a opzionale
• Espansione: 1 x slot M.2 2230 E-Key (per modulo Wi-Fi) e 1 x M.2 2230 E-Key (per scheda di accelerazione AI; disponibile solo quando non è presente un'unità SSD NVMe)
• Ingresso alimentazione: 1 x 12V DC, jack 2,5φ DC

Porti IO interni

• Ingresso alimentazione interna: 1 x 2pin (1x2) per ingresso a 12 V CC
• Uscite di alimentazione interne: 1 x 2pin per uscita 3,3V DC; 1 x 2pin per uscita 5V DC; 1 x 2pin per uscita 12V DC
• USB interna: 2 x 8pin (2x4) per 4 x USB 2.0
• Seriale interna: 3 x 10pin (2x5) per RS232
• Connettori display: 1 x 40pin DF13 per LVDS (predefinito); 1 x 30pin DF13 per eDP 1.4a (opzionale) fino a 4096x2304@60Hz (1 corsia)
• Schiuma: 1 x 7pin per la retroilluminazione del pannello
• SATA: 1 x SATA III (disponibile solo se l'SSD NVMe non è presente) e 1 x 8pin (2x4) per l'alimentazione SATA
• DIDO: 1 x 14pin (2x7) per I/O digitale
• VR / controllo luminosità: connettori multipli a 3pin e opzioni di ponticello per il controllo della luminosità della retroilluminazione e la selezione PWM/livello
• Fan: 1 x 3pin per la ventola della CPU
• OSD: 1 x 10pin (2x5) per il controllo OSD
• Audio: 1 x 12pin (2x6) per Line in / Line out / Mic in
• Altoparlante: 2 x 2pin per altoparlante
• Batteria RTC: 1 x 2pin per batteria di backup

Meccanica

• Dimensioni: 146 x 102 mm (fattore di forma da 3,5")

Ambiente

• Umidità operativa: dal 10% al 95% RH, senza condensa
• Temperatura operativa: da 0°C a 60°C
• Temperatura di stoccaggio: Da -40°C a 70°C

Accessori

• Incluso: 1 x Guida all'installazione
• Accessori opzionali: Cavo SATA, cavo di alimentazione SATA, cavo COM, cavo USB 2.0 Tipo A a 2 porte, adattatore da 12V 84W, cavo di alimentazione (variabile a seconda del paese), dissipatore di calore per CPU, membrana, 2 altoparlanti

Potenza

• Potenza nominale: ingresso a 12 V CC (1 jack da 12 V CC) - nelle note di progetto la scheda supporta anche un intervallo di ingresso più ampio, da 9 a 36 V, a seconda dell'integrazione del sistema

Frequenze sul prodotto (selezionato)

• Casi di utilizzo: Controllo industriale compatto, gateway IoT e sistemi edge che richiedono una connettività moderna in un ingombro ridotto.
• Processore: Piattaforma Intel® Processor N100.
• Supporto memoria: DDR5 4800 fino a 16 GB tramite singolo SO-DIMM.
• Opzioni di archiviazione: SSD M.2 2280 NVMe primario; SATA III 2,5" opzionale se NVMe non è installato.
• Rete: Dual 2.5 Gigabit Ethernet per un throughput più elevato rispetto alla tradizionale LAN 1G.
• Espansione / wireless: Slot M.2 E-Key per moduli di accelerazione WLAN o AI opzionali.
• Adattabilità agli ambienti industriali: Specificato per funzionamento da 0°C a 60°C, stoccaggio da -40°C a 70°C, umidità senza condensa del 10%-95%, certificato CE/FCC; si applicano considerazioni sull'integrazione a livello di sistema (montaggio, raffreddamento, spazio per gli I/O).

Caratteristiche/Specifiche tecniche

• Modello: IAN32
• Form factor: 3.5" (146 x 102 mm)
• CPU: Intel® N100 (fino a 3,40 GHz)
• Memoria: 1 x SO-DIMM DDR5 4800 MHz (fino a 16GB)
• Storage: M.2 2280 NVMe (primario); SATA III 2,5" opzionale (quando NVMe è assente)
• LAN: 2 x Intel® 2,5GbE
• USB: 2 x USB3.2 Gen2x1 (Type-A), 1 x USB3.2 Gen2x1 Type-C (DP Alt Mode)
• Video: USB-C DP Alt Mode, HDMI 2.0b opzionale, LVDS (predefinito), eDP 1.4a opzionale
• Espansione: Slot M.2 2230 E-Key (opzioni Wi-Fi, AI accel)
• Sicurezza: TPM 2.0
• Ingresso alimentazione: 12V DC (jack esterno) e connettore interno a 2 pin
• Temperatura di funzionamento: 0°C a 60°C
• Temperatura di stoccaggio: -40°C a 70°C
• Umidità operativa: 10%-95% RH senza condensa
• Certificazioni: CE, FCC
