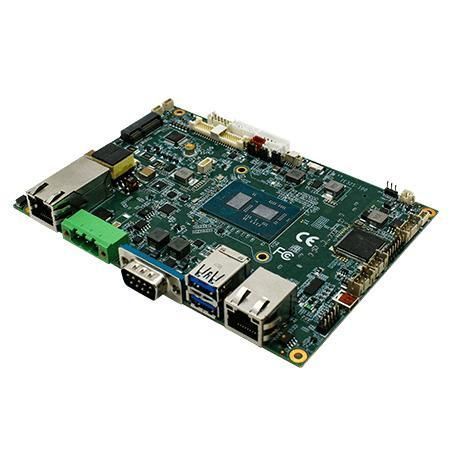

Scheda madre 3,5" IE32S

Intel® Celeron®Intel® Elkhart lake SoCIntel®

Panoramica Computer industriale a scheda singola Winmate IE32S con processore Intel® Celeron® Elkhart Lake N6211. Fattore di forma compatto da 3,5" (146 x 102 mm) progettato per l'automazione industriale, l'HMI compatto, il controllo incorporato e i dispositivi edge connessi alla rete. La scheda offre una varietà di I/O, opzioni di espansione e funzionalità wireless e PoE opzionali per un'integrazione flessibile del sistema. Caratteristiche principali

• Fattore di forma da 3,5" (146 mm x 102 mm / 5,7 x 4 pollici)
• Processore Intel® Celeron® Elkhart Lake N6211 (fino a 3,0 GHz)
• 1 x DDR4 SO-DIMM da 3200 MHz, fino a 16 GB
• Intel® UHD Graphics (10th Gen)
• 2 x 2.5 Gbps Ethernet (una porta con funzione PoE opzionale)
• 2 x USB 3.2 Gen2x1, 4 x USB 2.0 (tramite header interni)
• 1 x seriale RS232/422/485 (RS232 predefinita)
• 1 x Micro HDMI (opzionale)
• Supporta M.2 B-Key 2242 SATA III SSD (supporto ufficiale fino a 2 TB)

Certificazioni

• CE
• FCC

Dettagli del prodotto Dotato di una CPU Intel® Celeron® N6211 ad alte prestazioni, l'IE32S è destinato a soluzioni IoT ed embedded di nuova generazione nei settori della vendita al dettaglio, dei trasporti, dell'automazione industriale e in settori analoghi. L'ingombro ridotto facilita l'integrazione in ambienti con limiti di spazio, garantendo al contempo I/O industriali robusti e condizioni operative estese. Per la sicurezza della piattaforma è disponibile il supporto TPM 2.0 integrato. Specifiche del sistema (punti salienti)

• Processore: Intel® Celeron® N6211 (fino a 3,0 GHz)
• Memoria: 4 GB (default); 8 GB / 16 GB opzionali; DDR4 3200 SO-DIMM, max 16 GB
• Storage: sSD da 128 GB (predefinito); opzioni 256 GB / 512 GB / 1 TB / 2 TB; SSD M.2 2242 B-Key SATA III supportato
• Controller Ethernet: Doppio Intel® 2,5 Gbit Ethernet
• Sicurezza: TPM 2.0
• OS: Windows 11 IoT Enterprise (64-bit), Windows 11 Pro, Windows 10 IoT Enterprise, Linux Ubuntu 22.04 (opzionale)

Porti I/O

• USB: 2 x USB 3.2 Gen2x1 (Type-A)
• USB aggiuntiva: 4 x USB 2.0 tramite header interno 2x4
• Seriale: 1 x RS232/422/485 (RS232 predefinito)
• LAN: 2 x 2,5 Gbit RJ45 (una porta PoE PD opzionale, IEEE 802.3at)
• Video: 1 x Micro HDMI (opzionale); LVDS interno con co-lay per eDP (LVDS predefinito)
• Espansione: 1 x M.2 2242 B-Key (SSD SATA III); 1 x M.2 2230 E-Key (modulo Wi-Fi / BT)
• Ingresso alimentazione: 1 x 12 V DC tramite morsettiera a 3 pin

I/O interni

• Ingresso alimentazione: 1 morsettiera a 3 pin
• Uscita di alimentazione: 1 wafer rosso a 2 pin per uscita 5 V DC
• Intercettazioni USB: 2 x 8 pin (2x4) per 4 x USB 2.0; 1 x connettore FPC per touch screen
• UART: 1 x 6 pin (1x6) per UART
• Display: 1 connettore DF13 a 40 pin per LVDS (co-lay per eDP); connettore FPC LVDS a 40 pin opzionale
• Schermo: 1 x 7 pin per la retroilluminazione del pannello
• DIDO: 1 x 14 pin (2x7) per ingresso/uscita digitale
• Bebug MCU (VR): 1 x 5 pin
• Controllo OSD: 1 x 10 pin (2x5)
• Altoparlante: 2 x 2 pin
• Batteria di backup: 1 x 2 pin per batteria RTC
• Audio: 1 x 12 pin (2x6) per Line in / Line out / Mic in

Meccanica

• Dimensioni: 146 x 102 mm (fattore di forma 3,5")

Ambiente

• Temperatura di esercizio: 0°C a 60°C
• Temperatura di stoccaggio: -40°C a 70°C
• Umidità operativa: 10% a 95% RH, senza condensa

Potenza

• Potenza nominale: 12 V CC
• PoE (PD): IEEE 802.3at (fino a 25 W)

Accessori (inclusi / opzionali)

• Incluso: Guida all'installazione
• Accessori opzionali: Cavo SATA, cavo di alimentazione SATA, cavo COM, cavo USB 2.0 Type-A a 2 porte, adattatore 12 V 84 W, cavo di alimentazione specifico per il paese, heatspreader per la CPU, membrana, altoparlanti (2), ecc.

caratteristiche/specifiche tecniche

• Modello: IE32S
• Marchio: Winmate
• Processore: Intel® Celeron® N6211 (fino a 3,0 GHz)
• Memoria: DDR4 SO-DIMM 3200 MHz, fino a 16 GB
• Storage: SSD M.2 2242 B-Key SATA III (fino a 2 TB opzioni ufficiali elencate)
• Grafica: Intel® UHD Graphics (10th Gen)
• LAN: 2 x 2,5 Gbps Ethernet (una porta PoE PD IEEE 802.3at opzionale)
• USB: 2 x USB 3.2 Gen2 (Type-A) + header USB2.0 interni
• Seriale: 1 x RS232/422/485 (RS232 predefinito)
• Video: Micro HDMI (opzionale) + LVDS / eDP opzionale
• Espansione: M.2 2230 E-Key per Wi-Fi/BT
• Sicurezza: TPM 2.0
• Ingresso alimentazione: 12 V DC tramite morsettiera a 3 pin; supporto PoE PD (opzionale)
• Dimensioni: 146 x 102 mm
• Temperatura di funzionamento: da 0°C a 60°C; temperatura di stoccaggio: da -40°C a 70°C
• Umidità: da 10% a 95% RH senza condensa
• Certificazioni: CE, FCC
