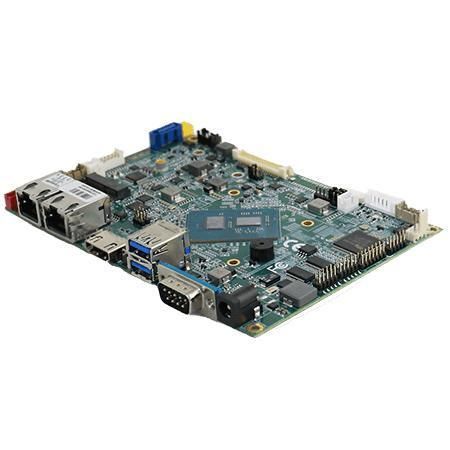

Computer monoscheda 3.5" SubCompact IE32

Intel® Celeron® J6413M.2M.2 Key E

Panoramica
Winmate IE32 è una scheda madre embedded x86 in formato 3,5" (146 x 102 mm) basata su Intel® Celeron® Elkhart Lake N6211. Progettata per controllo embedded compatto, HMI industriali e sistemi di automazione, integra componenti industriali, I/O completi e slot M.2 per SSD e moduli wireless.

Caratteristiche principali

• Form factor 3,5” (146 mm x 102 mm)
• Processore Intel® Celeron® N6211 (SoC Intel® integrato)
• 1 x DDR4 SO‑DIMM 3200 MHz, fino a 16 GB
• 2 x LAN 2.5 Giga (RJ45)
• Supporto per 1 x SATA III, 3 x COM, 2 x USB 3.2 Gen2x1, 4 x USB 2.0
• Slot M.2 2242 B‑Key (SATA III) e M.2 2230 E‑Key (Wi‑Fi)

Certificazioni

• CE
• FCC

Punti salienti del prodotto
L'IE32, con Intel® Celeron® N6211, offre un bilanciamento tra prestazioni e consumo/termico per carichi embedded x86. Il formato 3,5" permette l'integrazione di interfacce di rete ad alta velocità e header interni per ridurre il volume del chassis in installazioni con spazio limitato.

Dettagli tecnici

• Processore: Intel® Celeron® N6211 (fino a 3.0 GHz)
• Memoria: 4 GB di default; opzionali 8 GB / 16 GB; DDR4 3200 MHz, max. 16 GB
• Archiviazione: 128 GB SSD di default; opzionali 256 GB / 512 GB / 1 TB / 2 TB; 1 x SATA III per drive 2.5"; M.2 2242 B‑Key per SSD SATA III
• Ethernet: 2 x Intel® 2.5 Giga LAN (RJ45)
• Sicurezza: TPM 2.0
• Sistemi operativi supportati: Windows / Linux (opzionali)

Porti I/O

• USB esterni: 2 x USB 3.2 Gen2x1 Type‑A
• USB interni: 2 x 8‑pin (2x4) per 4 x USB 2.0
• Seriale: 1 x RS232/422/485 esterno (default RS232); 2 x header 10‑pin per RS232 interni
• LAN: 2 x RJ45 2.5 Giga
• Video: LVDS tramite 40‑pin DF13 (default); HDMI 2.0 e eDP (30‑pin DF13) opzionali
• Espansione: 1 x M.2 2242 B‑Key (SATA III), 1 x M.2 2230 E‑Key (Wi‑Fi)
• SATA: 1 x SATA III; header interno 8‑pin per alimentazione SATA
• Alimentazione: 1 x 12V DC (jack 2.5φ) e header interno 2‑pin

I/O interni

• Header ingresso alimentazione: 1 x 2‑pin per 12V DC
• Uscite alimentazione: 3.3V / 5V / 12V via header 2‑pin
• Connettori display: 40‑pin DF13 (LVDS) e 30‑pin DF13 (eDP opzionale)
• Backlight: 1 x 7‑pin
• DIDO: 1 x 14‑pin (2x7)
• Ventola: 1 x 3‑pin per ventola CPU; header per OSD, audio e batteria RTC inclusi

Meccanica

• Dimensioni: 146 x 102 mm (form factor 3,5")

Ambiente

• Temperatura di esercizio: 0°C a 60°C
• Temperatura di stoccaggio: -40°C a 70°C
• Umidità di esercizio: 10% a 95% RH, senza condensa

Alimentazione

• Ingresso: 12V DC (default); adattatori e varianti a gamma estesa disponibili

Accessori (inclusi / opzionali)

• Incluso: Guida all'installazione
• Opzionali: cavi segnale/alimentazione SATA, cavo COM, cavo USB 2‑porte, adattatore 12V 84W, cavo di alimentazione paese, heatspreader CPU, membrana, altoparlanti

FAQ prodotto (sintesi)

• Uso previsto: controllo embedded, HMI industriale e automazione — scegliere la configurazione in base al progetto di sistema
• Memoria: DDR4 3200 fino a 16 GB
• Storage: M.2 2242 B‑Key (SATA III) e SATA 2.5" opzionale
• Rete: doppio LAN 2.5 Gigabit
• Display & I/O: LVDS di default; HDMI 2.0 e eDP opzionali
• Espansione wireless: M.2 2230 E‑Key per moduli WLAN/BT

Specifiche tecniche

• Modello: IE32
• CPU: Intel® Celeron® N6211
• Memoria: 1 x DDR4 SO‑DIMM 3200 MHz, max. 16 GB
• Storage: M.2 2242 B‑Key (SATA III), 1 x SATA III
• LAN: 2 x 2.5 Giga LAN
• USB: 2 x USB 3.2 Gen2x1 esterni + interni per USB 2.0
• Seriali: fino a 3 x COM
• Dimensioni: 146 x 102 mm
• Certificazioni: CE, FCC
