Localizzatore dei guasti di messa terra PDF1000

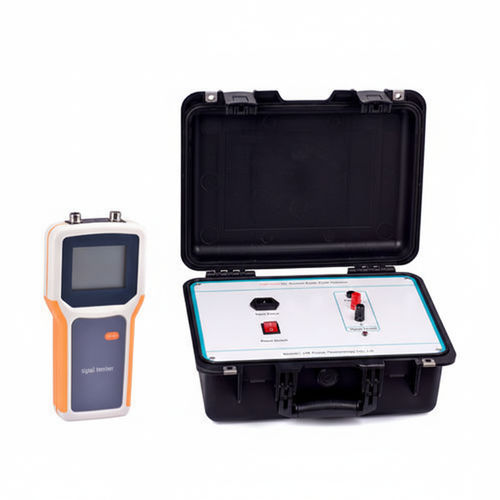

Il PDF1000 è un rilevatore di guasti a terra per sistemi DC progettato per localizzare e misurare guasti di terra su impianti in corrente continua a diversi livelli di tensione. Integra un generatore di segnale di precisione, un ricevitore portatile alimentato a batteria e pinze di misura per consentire la localizzazione continua dei guasti e la misurazione della resistenza di terra senza interrompere il sistema DC.

Caratteristiche principali

• Facile da usare: accendere per avviare; nessuna sequenza complessa di tasti richiesta.
• Non intrusivo: individua i guasti senza interrompere caricabatterie flottanti o altre sorgenti di alimentazione.
• Supporto multi‑tensione: compatibile con sistemi DC 220 V, 110 V, 48 V e 24 V.
• Ricevitore portatile: batteria interna per utilizzo in campo senza alimentazione esterna.
• Ricerca continua: consente ricerca continua del punto di terra durante il funzionamento normale del sistema.
• Elevata immunità alle interferenze: compensa l'influenza della capacità distribuita del sistema.
• Gestione intelligente della carica: riduce i tempi di ricarica e prolunga la vita della batteria.

Applicazioni

• Centrali elettriche, stazioni di trasformazione, miniere, impianti chimici e altri reparti di alimentazione DC.

Specifiche tecniche

• Generatore di segnale
  • Frequenza del segnale in uscita: 2,5 Hz
  • Tensione di uscita a vuoto: ±20 V ±5%
  • Errore ampiezza tensione: <5%
  • Corrente di uscita in cortocircuito: ≤ 80 mA
  • Resistenza agli urti della porta di uscita: 400 V DC
  • Tensione di alimentazione: AC 220 V ±10%
  • Frequenza di rete: 50 Hz ±5%
  • Fusibile d'ingresso: 200 mA
  • Potenza massima: 3 W
  • Dimensioni (generatore): 300 × 270 × 200 mm
• Ricevitore di segnale
  • Sensibilità di rilevamento corrente: 0,5 mA
  • Impedenza del generatore di segnale: 40 KΩ
  • Corrente massima di uscita: 2,5 mA
  • Display del ricevitore: cifre 0 ~ 19
  • Dimensioni (ricevitore): 210 × 100 × 32 mm
  • Morsetto A: Φ 50 mm
  • Morsetto B: Φ 7 mm × 9 mm
• Set completo
  • Resistenza di terra massima rilevabile: 300 kΩ
  • Accuratezza misurazione resistenza di terra: 0 ~ 4,5 kΩ, errore ≤ 0,5 kΩ; 4,5 kΩ ~ 300 kΩ, errore ≤ 10%
• Dimensioni e peso
  • Dimensioni mainframe: 340 × 290 × 140 mm
  • Peso mainframe: 3,96 kg
  • Dimensioni accessori/custodia: 390 × 290 × 140 mm
  • Peso accessori: 2,8 kg
• Nomi alternativi
  • rilevatore di guasti a terra
  • localizzatore di guasti a terra
  • rilevatore di guasti di terra per sistemi DC
