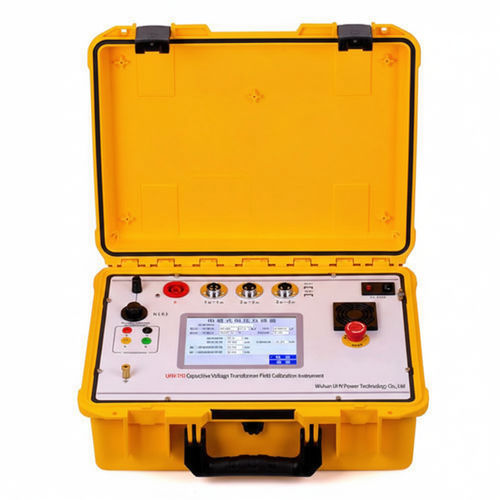

Calibratore di tensione UHV-740
antifurtoparametri elettriciper trasformatore

Calibratore di tensione - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - antifurto / parametri elettrici / per trasformatore
Calibratore di tensione - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - antifurto / parametri elettrici / per trasformatore
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Wuhan UHV Power Technology Co.,Ltd.

Caratteristiche

Grandezza fisica
di tensione, antifurto, parametri elettrici
Applicazioni
per trasformatore, per trasformatore di tensione
Opzioni
portatile, con funzione di documentazione, con registratore di dati integrato, computerizzato
Temperatura

Max.: 40 °C
(104 °F)

Min.: 5 °C
(41 °F)

Intervallo di umidità

Max.: 80 %

Min.: 0 %

Tensione

Max.: 100 V

Min.: 0 V

Descrizione

Panoramica del prodotto

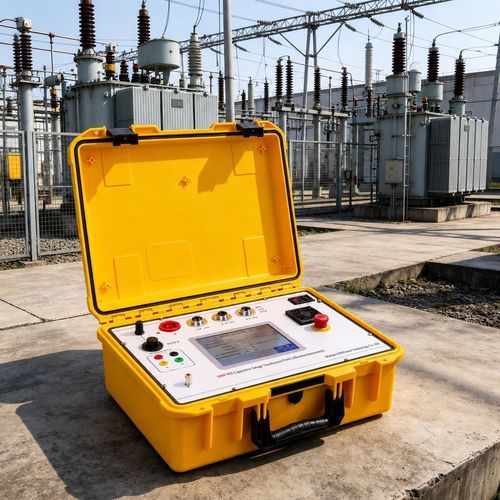

  • Il UHV-740 è un calibratore da campo tutto-in-uno per la calibrazione in sito degli overflow dei trasformatori di tensione capacitivi (CVT) e dei trasformatori elettromagnetici di potenziale (PT). Esegue misure precise di errore di rapporto e fase mediante test a bassa tensione e l'estrapolazione della curva di carico su più rapporti (6–500 kV/√3).


Caratteristiche principali e vantaggi
  • Soluzione tutto-in-uno: elimina la necessità di sorgenti di potenza ausiliarie e load box esterni usando l'estrapolazione della curva di carico per misurare gli errori PT/CVT (rapporto e fase) al 20%–120% di carico, conforme alle normative nazionali.
  • Misurazioni complete: supporta errori di rapporto e fase PT/CVT, rapporto di tensione parziale e capacità del CVT, rapporto/tensione PT intermedio, resistenza DC e controlli di polarità/rapporto/cablaggio.
  • Efficienza e sicurezza: test completo con un clic per ridurre errori umani e rischi; funzionamento <4 kV con protezione multilivello; tecnologia di conversione di frequenza veloce con anti-interferenza.
  • Design orientato all'utente: WINCE OS con modalità duale (touchscreen/mouse), diagrammi di cablaggio intuitivi e porte USB doppie per esportazione immediata dei dati; 16 GB di memoria interna per milioni di record.


Principali prove e parametri misurati
  • Misura di rapporto e errore di fase PT/CVT
  • Misura del rapporto di tensione parziale e della capacità parziale del CVT
  • Misura del rapporto e della tensione del PT intermedio
  • Misura della resistenza DC
  • Verifiche di polarità, rapporto e cablaggio


Specifiche tecniche
  • Ambiente di esercizio: Temperatura 5–40 °C; Umidità relativa <80% (25 °C); Altitudine <4500 m; Frequenza di rete 50 ± 0,5 Hz.
  • Tipi di trasformatori misurabili: GIS Electromagnetic (PT) e Capacitive Voltage Transformer (CVT).
  • Intervallo di tensione primaria: 6–500 kV/√3 (tensioni primarie non standard accettabili).
  • Tensioni secondarie supportate: 100 V, 100 V/√3, 110 V, 110 V/√3, 100/3 V.
  • Precisione di misura dell'errore (rapporto/fase): 0,05 %.
  • Precisione del rapporto di pressione parziale: 0,5 %.
  • Precisione di misura della capacità di tensione parziale: 2 %.
  • Precisione resistenza DC: 0–0,1 Ω → 3 %; 0,1–50 Ω → 1 %.
  • Intervalli di rapporto del trasformatore standard interno: include 6 kV/100 V (e 6 kV/√3 /100 V/√3), 10 kV/100 V (e 10 kV/√3 /100 V/√3), 35 kV/100 V (e 35 kV/√3 /100 V/√3), 110 kV/100 V (e 110 kV/√3 /100 V/√3), 220 kV/100 V (e 220 kV/√3 /100 V/√3), 330 kV/100 V, 500 kV/√3 /100 V/√3.
  • Classe di precisione (standard interno): 0,02 %.
  • Sezione di verifica: Range 0–100 V (errore indicatore a lancetta 0,5 %); errore di rapporto 0,001 %–3 % (100 V); differenza angolare 0,00′–50′ (100 V); espressioni di errore △X = ±(2%×X + 2%×Y ± 2 words); △Y = ±(2%×X + 2%×Y ± 2 words).
  • Admittanza: 0,1 ms–99,9 ms.
  • Memoria e connettività: 16 GB di memoria interna; porte USB doppie per esportazione dati.
  • Dimensioni (mm): 496 × 394 × 185.
  • Peso: 14,0 kg.
