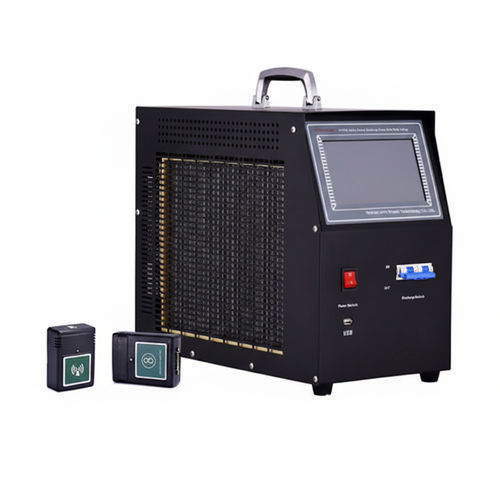

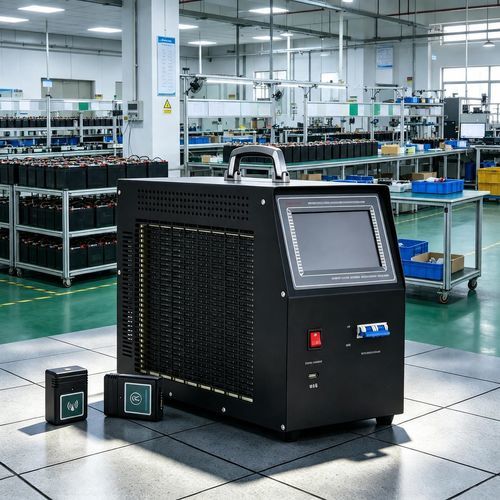

Banco di carico/scarico di prova UHV-220/30FK

per batteriacorrente costanteDC

L'UHV-220/30FK è un tester intelligente per carica e scarica batterie progettato per prove di scarica a corrente costante offline con registrazione completa del processo e protezioni multilivello.

Introduzione

• Tester intelligente carica/scarica che esegue scariche a corrente costante offline con regolazione in tempo reale della corrente e arresto automatico per limiti di tensione, tempo o capacità. Dotato di monitoraggio wireless della tensione delle celle, software di analisi PC (UI in cinese supportata), esportazione USB e memoria integrata da 2 GB.

Caratteristiche principali

• Ampia gamma di tensione: DC 10–600 V (dipende dalla configurazione) per supportare diversi sistemi di batterie.
• Scarica a corrente costante di precisione: corrente regolabile per misurazioni accurate della capacità.
• Monitoraggio wireless delle celle: moduli che monitorano fino a 12 celle contemporaneamente per dati di tensione in tempo reale.
• Software di analisi per PC: revisione dati e scarica controllata da remoto (UI cinese supportata).
• Elevata capacità di archiviazione: memoria integrata da 2 GB e interfaccia USB per esportazione.
• Progetto di sicurezza con CPU doppia e protezioni multilivello per funzionamento affidabile.

Parametri tecnici

• Tensioni batterie applicabili: 24V, 48V, 72V, 96V, 110V, 220V, 240V, 380V, 480V.
• Modalità di funzionamento: uso standalone, funzionamento parallelo/multiplo, controllo remoto e monitoraggio stato supportati.
• Tensione di scarica: DC 10V–300V (standard); DC 10V–600V (configurazione wide-voltage).
• Corrente di scarica (per configurazione e intervallo di tensione):
  • Config A: 10–19V: 0–50 A; 19–180V: 0–100 A; 180–300V: 0–50 A.
  • Config B: 10–19V: 0–80 A; 19–180V: 0–120 A; 180–300V: 0–80 A.
  • Config C: 10–19V: 80 A; 19–180V: 120 A; 180–300V: 80 A; 300–600V: 50 A.
  • Config D: 10–19V: 150 A; 19–180V: 300 A; 180–300V: 150 A; 300–600V: 60 A.
• Precisione corrente: 1%.
• Precisione tensione: 0,5%.
• Precisione tensione cella singola: 0,2%.
• Intervallo & risoluzione tensione cella: 0,500 V – 16,00 V (risoluzione 1 mV).
• Tempo carica/scarica programmabile: 0 ~ 99 ore 59 minuti.
• Alimentazione: AC 220 V.
• Raffreddamento: raffreddamento ad aria forzata.
• Imballaggio: custodia tipo pull in lega di alluminio.

Ambiente di lavoro

• Dissipazione calore: raffreddamento ad aria forzata.
• Temperatura di esercizio: -5 ~ 50 °C; Temperatura di conservazione: -40 ~ 70 °C.
• Umidità: umidità relativa 0 ~ 90% (a 40 ± 2 °C).
• Altitudine nominale: fino a 4000 m.
• Rumore: < 60 dB.

Alimentazione e sicurezza

• Alimentazione di lavoro: sistema monofase a tre fili: 220 V AC (-20% ~ +30%), frequenza 45 ~ 65 Hz.
• Prove di tenuta dielettrica: ingresso‑involucro: 2200 V DC 1 min; ingresso‑uscita: 2200 V DC 1 min; uscita‑involucro: 700 V DC 1 min.
• Norma di sicurezza: conforme a EN61095 (come indicato).

Cablaggio

• Ingresso AC: presa GB, adatta per cavo 1 ~ 1,5 mm².
• Uscita DC: cavo strumentale 25 mm² con connettore rapido (rosso = positivo, nero = negativo).

Specifiche

• Modello: UHV-220/30FK.
• Gamma di tensione: DC 10–600 V (a seconda della versione).
• Precisioni: corrente 1%; tensione 0,5%; cella 0,2%.
• Dati: memoria integrata 2 GB, esportazione USB, software PC.
• Monitoraggio celle: moduli wireless fino a 12 celle per modulo.
• Raffreddamento e involucro: aria forzata; custodia in lega di alluminio.
