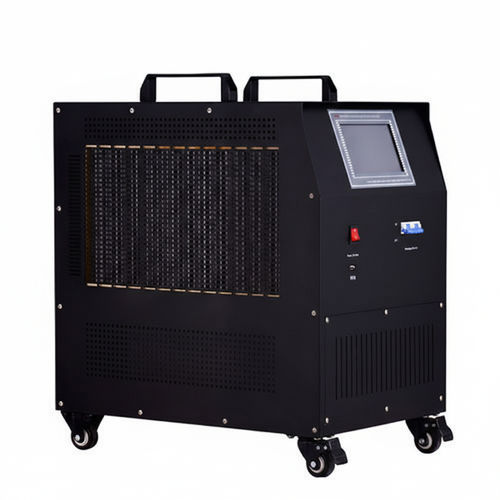

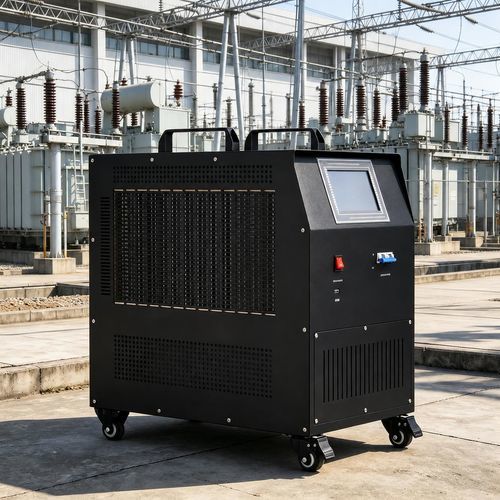

Banco di carico/scarico DC UHV-220/30CFK

da laboratorioportatileAC

Il UHV-220/30CFK è un tester di carica e scarica per pack batteria che integra gamme di tensione regolabili, stadi di corrente configurabili, monitoraggio cella wireless e architettura di sicurezza dual‑CPU per prove in laboratorio e produzione.

Caratteristiche principali:

• Gamme di tensione regolabili (10–300 V o 10–600 V) per test di batterie a più livelli.
• Funzioni integrate: carica, scarica, rilevamento celle, monitoraggio online e attivazione in un unico apparecchio.
• Moduli di monitoraggio wireless: fino a 12 celle per modulo per acquisizione dati per singola cella.
• Software di analisi PC (interfaccia in cinese) con controllo remoto della scarica e esportazione USB.
• Memoria locale: 2 GB per registrazione dati di prova.
• Architettura dual‑CPU che separa controllo sicurezza e misure.
• Controllo flessibile dei test: modifica parametri o pausa temporanea senza terminare i cicli; arresto automatico per tensione/tempo/capacità.

Vantaggi tecnici:

• Copertura di tensione completa (10–600 V) per molte configurazioni di pack.
• Soluzione all‑in‑one per banco prova e produzione, riducendo apparecchiature aggiuntive.
• Monitoraggio per cella wireless per analisi dettagliata e rilevamento guasti.
• Sicurezza e affidabilità delle misure migliorate dalla ridondanza CPU e dai test di isolamento.
• Modalità operative flessibili: singola unità, multi‑unità simultanee, controllo remoto e monitoraggio stato.

Specifiche tecniche:

• Modalità di lavoro: uso come unità singola, utilizzo simultaneo di più unità; supporto controllo remoto e monitoraggio stato.
• Tensione di carica: 10–300 V (standard) o 10–600 V (estesa).
• Corrente di carica (varianti): 0–40 A; 0–60 A; 0–20 A (in base al modello).
• Tensione di scarica: 10–300 V (standard) o 10–600 V (estesa).
• Corrente di scarica (range di esempio): 10–19 V: 0–50 A; 19–180 V: 0–100 A; 180–300 V: 0–50 A. Variante ad alta corrente: 10–19 V: 80 A; 19–180 V: 120 A; 180–300 V: 80 A; 300–600 V: 50 A.
• Precisione corrente: ±1 %.
• Precisione tensione: ±0,5 %.
• Precisione tensione per singola cella: ±0,2 %.
• Range tensione singola cella: 0,500 V – 16,00 V (risoluzione 1 mV).
• Tempo carica/scarica: 0 ~ 99 ore 59 minuti.
• Alimentazione: AC 220 V / 380 V; monofase 220 V AC (−20% ~ +30%), 45 ~ 65 Hz.
• Prove di tensione di isolamento: ingresso‑scocca 2200 V DC 1 min; ingresso‑uscita 2200 V DC 1 min; uscita‑scocca 700 V DC 1 min.
• Norma di sicurezza: conforme a EN61095.
• Dimensioni: 461 x 225 x 390 mm.
• Peso: un caricatore: 17,5 kg; due caricatori: 20 kg.
• Movimentazione: ruote universali industriali.
• Raffreddamento: raffreddamento ad aria forzata.
• Temperatura esercizio: -5 ~ 50 °C; temperatura di stoccaggio: -40 ~ 70 °C.
• Umidità: umidità relativa 0 ~ 90 % (a 40±2 °C).
• Altitudine nominale: 4000 m.
• Rumore: < 60 dB.
• Cablaggio ingresso AC: presa GB, adatta per cavo 1 ~ 1,5 mm².
• Cablaggio uscita DC: cavo strumento 25 mm² con connettore rapido (rosso = positivo, nero = negativo).
• Interfaccia dati: esportazione USB e software PC; memoria interna 2 GB.
