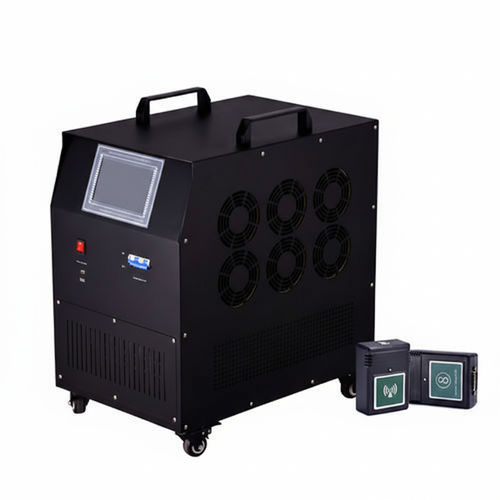

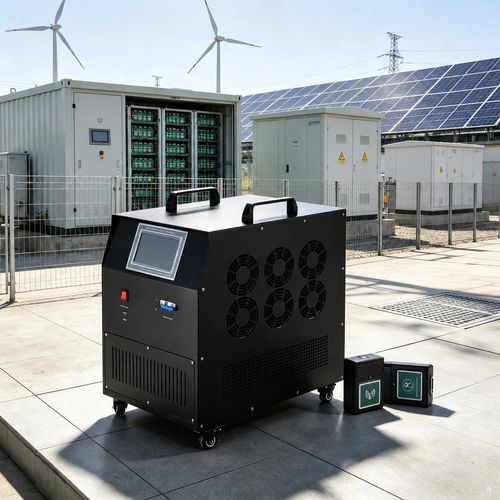

Banco di carico/scarico DC UHV-220/30CF

portatilecorrente costantecon raffreddamento a convezione

Il tester di carica e scarica batterie UHV-220/30CF è progettato per misurare i valori di carica e scarica di banchi di batterie e per funzionare come carico di scarica controllato. Realizza una scarica costante a un valore impostato controllando continuamente la corrente di scarica.

Funzioni principali

• Utilizzabile singolarmente o in parallelo con altre unità; supporta controllo remoto e monitoraggio dello stato.
• Integrazione cinque in uno: carica, scarica, rilevamento singola cella, monitoraggio online e attivazione.
• Monitoraggio wireless della tensione delle singole celle (ogni modulo monitora fino a 12 celle).
• Software di analisi con funzione di scarica da remoto; unità host con interfaccia USB e 2 GB di memoria interna.
• Architettura a doppia CPU per maggiore sicurezza, affidabilità e precisione; la scarica può essere messa in pausa e i parametri modificati senza terminare il test.

Parametri tecnici

• Modalità di lavoro: standalone, funzionamento in parallelo, controllo remoto e monitoraggio dello stato.
• Banchi di batterie applicabili: 48V / 110V / 220V / 380V.
• Intervalli di tensione di carica: 48V: 40–60V; 110V: 95–150V; 220V: 190–300V; 380V: 350–450V.
• Intervalli di corrente di carica: 48V: 10–150A; 110V: 1–80A; 220V: 1–40A; 380V: 1–20A.
• Intervalli di tensione di scarica: 48V: 38–60V; 110V: 80–135V; 220V: 176–270V; 380V: 300–460V.
• Intervalli di corrente di scarica: 48V: 0–150A; 110V: 0–150A; 220V: 0–100A; 380V: 0–50A.
• Precisione corrente: 1%.
• Precisione tensione: 0,5%.
• Precisione tensione singola cella: 0,2%.
• Range e risoluzione singola cella: 0,500V–16,00V (risoluzione 1 mV).
• Tempo carica/scarica: 0–99 h 59 min (programmabile).
• Alimentazione: AC 220V / 380V.
• Raffreddamento: raffreddamento ad aria forzata.
• Dimensioni: 610 × 390 × 675 mm; Peso netto: 61 kg; ruote universali industriali per movimentazione.

Ambiente di lavoro

• Temperatura operativa: -5 a 50 °C; temperatura di stoccaggio: -40 a 70 °C.
• Umidità relativa: 0–90% (riferimento a 40 ±2 °C).
• Altitudine nominale: fino a 4000 m.
• Rumore: < 60 dB.

Alimentazione e sicurezza

• Tensione di rete: sistema monofase a tre fili 220V AC (-20% a +30%), frequenza 45–65 Hz.
• Prove di tensione di isolamento: ingresso-cabina 2200V DC 1 min; ingresso-uscita 2200V DC 1 min; uscita-cabina 700V DC 1 min.
• Norma di sicurezza: conforme a EN61095 (come indicato).

Cablaggio

• Ingresso AC: presa GB adatta per cavo 1–1,5 mm².
• Uscita DC: cavo strumento 25 mm² con spina a innesto rapido (rosso = positivo, nero = negativo).

Caratteristiche aggiuntive

• Funzionalità integrate per flussi di test, monitoraggio e attivazione.
• Moduli di monitoraggio wireless per misure per singola cella (fino a 12 celle per modulo) semplificano l'acquisizione dati.
• Interfaccia USB e memoria interna 2 GB per registrazione locale; software di analisi per controllo remoto.
• Pausa e modifica dei parametri durante la scarica senza interrompere il test per maggiore flessibilità.

Modello e specifiche

• Modello: UHV-220/30CF.
• Sistemi applicabili e intervalli: vedi parametri tecnici sopra.
• Riepilogo precisioni: corrente 1%; tensione 0,5%; singola cella 0,2%.
