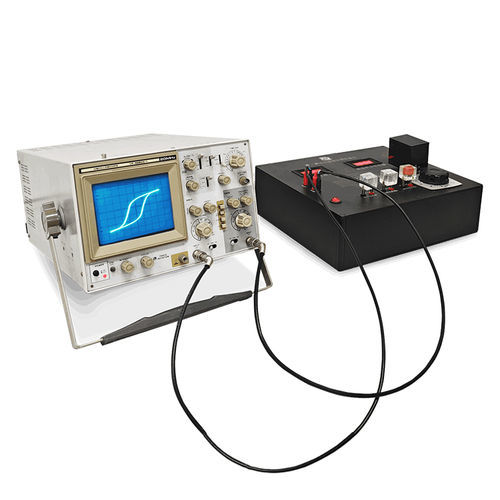

Isteresigrafo B-H

Il tester della curva di isteresi B-H BH-01 è uno strumento di laboratorio integrato progettato per misurare e tracciare le curve B-H (isteresi magnetica) dei materiali magnetici morbidi, permettendo di determinare l'induzione magnetica di saturazione, la remanenza, la coercitività e la permeabilità. È adatto per attività didattiche e per la caratterizzazione dei materiali utilizzando campioni dello stesso materiale con diverse orientazioni e proprietà.

Componenti dello strumento

• Unità principale (con autotrasformatore integrato)
• Resistenza standard
• Resistenza di campionamento
• Resistenza di integrazione
• Condensatore di integrazione
• Campione 1 (lamina di acciaio al silicio non orientata)
• Campione 2 (lamina di acciaio al silicio orientata)
• Amperometro AC
• Voltmetro AC

Obiettivi sperimentali

• Comprendere i concetti di isteresi magnetica, curve di isteresi e curve di magnetizzazione; identificare le grandezze chiave dei materiali ferromagnetici: coercitività, remanenza e permeabilità.
• Imparare a usare un oscilloscopio per tracciare curve di magnetizzazione e loop di isteresi.
• Determinare l'induzione magnetica di saturazione, la remanenza e la coercitività dalla curva di isteresi.
• Confrontare le variazioni delle curve di isteresi tra campioni orientati e non orientati dello stesso materiale.

Caratteristiche / specifiche tecniche

• Resistenza di campionamento: 20 Ω
• Resistenza di integrazione: 47 kΩ
• Condensatore di integrazione: 4,7 μF
• Campione 1 (lamina non orientata) avvolgimenti: primario 100 spire, secondario 100 spire
• Campione 2 (lamina orientata) avvolgimenti: primario 200 spire, secondario 300 spire
