Strumento di caratterizzazione a sensore unico

Il misuratore della funzione lavoro elettronica dei metalli misura l'emissione termica di elettroni da un catodo metallico riscaldato e determina la funzione lavoro elettronica del metallo mediante il metodo lineare di Richardson. È progettato per studiare le caratteristiche di emissione termoionica dei materiali del catodo e le proprietà fisiche delle loro superfici.

Composizione dello strumento:

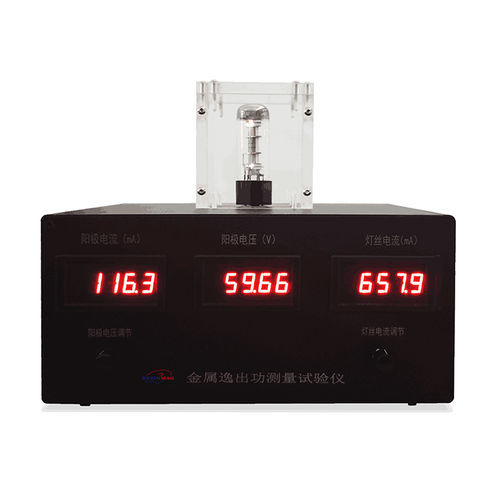

Lo strumento è costituito da un'unità sperimentale e da un diodo metallico montato sulla parte superiore.

Caratteristiche:

• Progettazione integrata che elimina la necessità di cablaggi complessi.
• Il diodo è protetto da un involucro trasparente ed è resistente ai danni.

Dettagli sperimentali:
Misurazione della funzione lavoro elettronica del tungsteno metallico utilizzando un diodo ideale.

Obiettivi:

• Comprendere i principi di base dell'emissione termoionica e padroneggiare un metodo per misurare la funzione lavoro.
• Determinare la funzione lavoro elettronica del tungsteno metallico mediante il metodo lineare di Richardson.
• Apprendere le tecniche di elaborazione dei dati.

Specifiche / dati tecnici (vedi sotto):
Le specifiche dettagliate dello strumento e del diodo e la relazione tra corrente del filamento e temperatura del filamento sono fornite nella sezione specifiche tecniche di seguito.

Specifiche tecniche:

• Specifiche standard (diodo ideale)
• Materiale del filamento: tungsteno puro
• Corrente del filamento (intervallo operativo indicato): nominale 0,5–0,82 A (intervallo di test consigliato: 0,56–0,76 A)
• Diametro del filamento: 7,5 × 10^-5 m
• Materiale dell'anodo: nichel
• Lunghezza dell'anodo: 0,015 m
• Diametro interno dell'anodo: (9,0–9,2) × 10^-3 m
• Relazione tra corrente del filamento e temperatura del filamento (coppie I (A) → T (10^3 K)):
• 0,52 A → 1,93 × 10^3 K
• 0,56 A → 2,00 × 10^3 K
• 0,60 A → 2,07 × 10^3 K
• 0,64 A → 2,14 × 10^3 K
• 0,68 A → 2,21 × 10^3 K
• 0,72 A → 2,28 × 10^3 K
• 0,76 A → 2,35 × 10^3 K
• 0,80 A → 2,42 × 10^3 K
• La corrente del filamento e la tensione dell'anodo sono regolabili in base alle specifiche del diodo.
