Spettrometro in onda continua

RMNper l'analisiper l'insegnamento

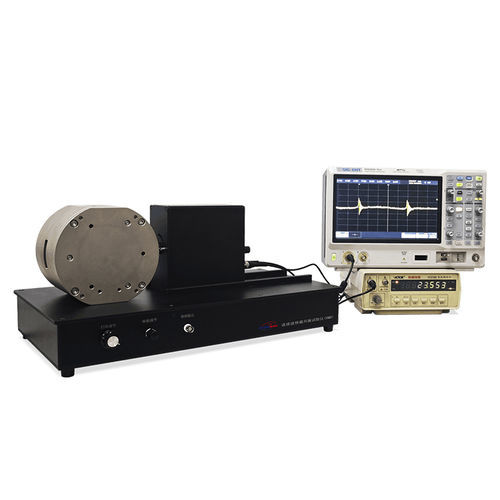

Questo spettrometro NMR a onda continua (CW) è progettato per l'insegnamento e la caratterizzazione dei materiali. Applica eccitazione a radiofrequenza in un campo magnetico intenso e rileva le risposte del momento magnetico nucleare per analisi molecolari e di composizione, adatto a studi sui parametri di 1H e 19F.

Composizione dello strumento:

• Magnete
• Alimentazione per scansione del campo magnetico
• Oscillatore sintonizzabile
• Oscilloscopio esterno (acquistabile separatamente)
• Contatore di frequenza

Caratteristiche del prodotto:

• Struttura meccanica semplice e leggera per facilità d'uso
• Elevata omogeneità del campo magnetico, che consente l'osservazione di oltre 20 componenti di risonanza
• Sonda compatta per un comodo scambio dei campioni

Dettagli sperimentali:

• Osservare il segnale NMR, determinare con precisione il campo magnetico statico B0 e stimare l'errore ΔB0
• Registrare la risonanza dei nuclei di fluoro in un campione solido di politetrafluoroetilene (PTFE) e misurare il fattore g corrispondente
• Stimare la larghezza di risonanza dei nuclei di fluoro nel PTFE solido e calcolare il tempo di rilassamento trasversale T2

Obiettivi sperimentali:

• Comprendere i principi della NMR e osservare i fenomeni di risonanza
• Apprendere i metodi di misura NMR e come misurare con precisione i campi magnetici mediante NMR
• Eseguire misure quantitative per ottenere i parametri nucleari di base per 1H e 19F

Specifiche tecniche:

• Rapporto segnale/rumore: 100:1 (40 dB)
• Frequenza di oscillazione: 17 MHz – 23 MHz (a seconda del magnete)
• Intervallo di regolazione della frequenza: f_max / f_min = 1,5
• Campioni tipici misurati (utilizzati negli esperimenti): 1H — CuSO4 (campione n.° 1); 19F — politetrafluoroetilene (PTFE) (campione n.° 2)
