Strumento di caratterizzazione

Panoramica
Lo strumento sperimentale per l'effetto Hall consente di osservare la tensione trasversale (tensione di Hall) generata in un conduttore percorso da corrente in un campo magnetico, determinare il tipo e la concentrazione dei portatori e misurare l'intensità del campo magnetico. È pensato per attività di laboratorio e ricerca nel campo dei semiconduttori e delle misure magnetiche.

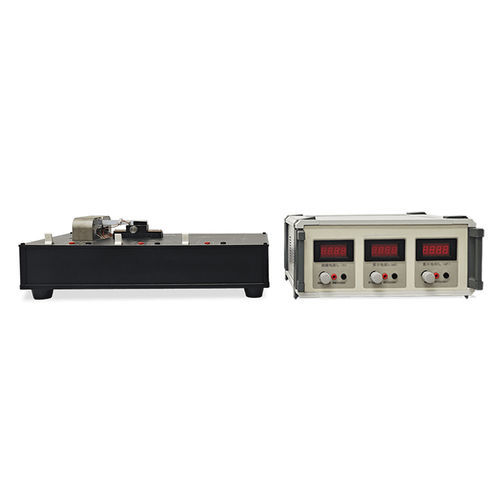

Componenti dello strumento

• Sistema elettromagnetico
• Gruppo elemento Hall
• Unità di controllo e misura
• Doppia sorgente di corrente costante
• Voltmetro ad alta precisione
• Scala di spostamento

Caratteristiche del prodotto

• Sensore spostabile su una dimensione
• Sensibilità/direzione della corrente di eccitazione, della corrente Hall e della tensione Hall modificabili

Contenuti sperimentali

• Studio dell'effetto Hall e delle caratteristiche dei dispositivi Hall

Obiettivi sperimentali

• Comprendere i principi dell'effetto Hall
• Apprendere il metodo di misura della tensione Hall e l'uso dei dispositivi Hall per misurare i campi magnetici
• Misurare le caratteristiche di uscita dei dispositivi Hall

Specifiche tecniche

• Elettromagnete: regolabile in continuo (0–1300 Gs)
• Corrente di eccitazione: regolabile in continuo (0–500 mA)
• Corrente Hall: regolabile in continuo (0–5 mA)
