Kit di sperimentazione per sensore magnetico

per processi di laboratorio

Panoramica

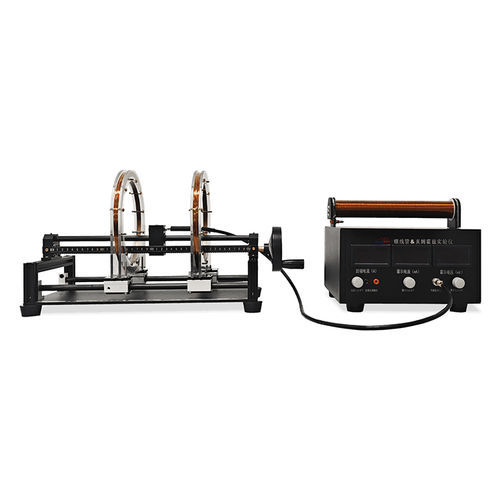

Il sistema di laboratorio Helmholtz e solenoide (kit HG302-HW322B) è uno strumento didattico in grado di generare un campo magnetico uniforme con una coppia di bobine di Helmholtz o un campo assiale lungo e uniforme con un solenoide. È progettato per dimostrare e verificare quantitativamente la legge di Biot–Savart, la sovrapposizione dei campi magnetici e i profili di distribuzione del campo utilizzando sensori ad effetto Hall.

Configurazione dello strumento

• Tester per solenoide e bobina Helmholtz
• Sensore ad effetto Hall HG302
• Sensore ad effetto Hall HW322B
• Banco di prova per bobine Helmholtz
• Solenoide

Caratteristiche del prodotto

• Distanza tra le bobine di Helmholtz regolabile (regolazione libera)
• Connessione elettrica flessibile per la bobina di misura
• Struttura semplice e manutenibile del solenoide

Dettagli sperimentali

• Misurare la distribuzione del campo magnetico di una bobina di Helmholtz e di un solenoide utilizzando sensori ad effetto Hall

Obiettivi sperimentali

• Comprendere la misura dei campi magnetici tramite effetto Hall
• Determinare la distribuzione del campo assiale all'interno di un solenoide
• Misurare l'uniformità del campo per distanze tra bobine di Helmholtz R/2, R e 2R

Specifiche tecniche

• Corrente di eccitazione: regolabile continuamente (0–250 mA per il solenoide; 0–500 mA per la bobina Helmholtz)
• Campo magnetico del solenoide: regolabile continuamente (0–35 Gs)
• Campo magnetico della bobina Helmholtz: regolabile continuamente (0–15 Gs)
• Corrente Hall: regolabile continuamente (0–2,5 mA per il solenoide; 0–5 mA per la bobina Helmholtz)
