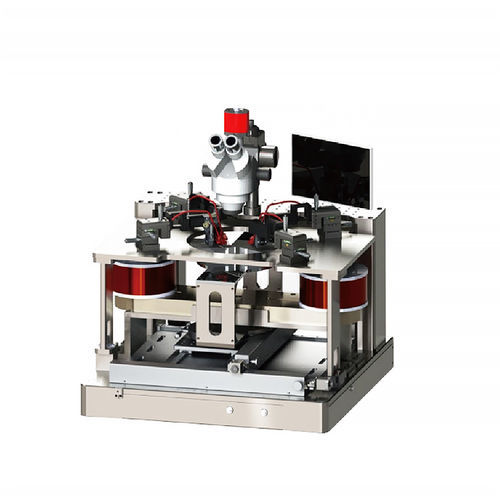

Stazione a sonda magnetica DX1PS3

manuale

La stazione di prova su wafer con campo magnetico nel piano è una piattaforma di test a livello wafer progettata per applicare campi magnetici controllati nel piano e consentire la caratterizzazione elettrica a livello wafer. Fornisce monitoraggio del campo magnetico in tempo reale e una piattaforma di sonde versatile per misure DC e RF.

Caratteristiche principali

• Applica campi magnetici controllati nel piano per il sondaggio a livello wafer con un design strutturale universale (magnete escluso).
• Monitoraggio e feedback del campo magnetico in tempo reale per condizioni di misura stabili.
• Supporta più tipi di sonde (DC e microonde) e una piattaforma di sollevamento rapido sull'asse Z per migliorare l'efficienza dei test.
• Progettata per la compatibilità con i flussi di lavoro di test a livello wafer e più set di sonde per misure flessibili.

Specifiche tecniche

• Modello: DX1PS3
• Direzione del campo magnetico: Nel piano
• Intensità del campo magnetico: Campo nel piano >330 mT
• Spazio d'aria regolabile: No
• Dimensione campione: Wafer 12 pollici (retrocompatibile con test di frammentazione)
• Tipo e quantità di sonde: Sonde DC (set da 4) o sonde a microonde (set da 4)
• Parametri del piano campione: Corsa XY controllo elettrico ±150 mm, precisione di regolazione 2 μm; regolazione manuale asse T ±5°, precisione minima di regolazione 5°
• Tipo di microscopio: Microscopio monoculare
• Uniformità del campo magnetico: ±1% @ φ1 mm (design strutturale versatile, magnete escluso)
• Monitoraggio del campo magnetico: In tempo reale con accuratezza di monitoraggio <1% e risoluzione di campo <0.02 mT
• Compatibilità: Supporta wafer fino a 12 pollici ed è retrocompatibile con chip da 8 e 6 pollici
• Piattaforma di sonde: Piattaforma sonde asse Z con funzione di sollevamento rapido (manuale di default; aggiornabile a controllo elettrico)
