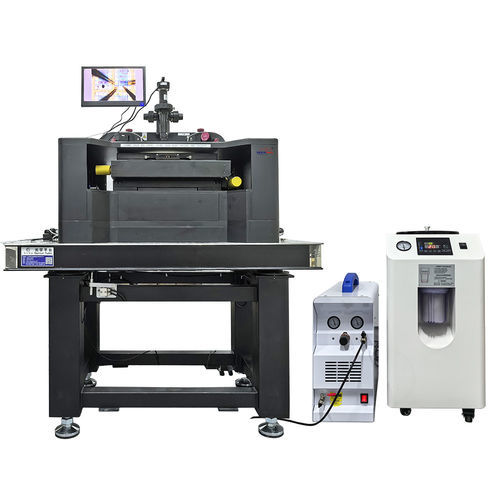

Stazione a sonda automatica DX1PS3

magnetica

Panoramica

La stazione di prova con sonde per campo magnetico serie DX fornisce ambienti a campo magnetico controllato e temperatura variabile per la caratterizzazione elettrica e magnetica di semiconduttori, dispositivi micro/nano, materiali magnetici e dispositivi spintronici. I sistemi supportano misure DC e RF ad alta precisione e sono offerti in configurazioni modulari adatte a laboratori di ricerca e ambienti di produzione.

Modelli disponibili e parametri principali

• DX1PS1 — Stazione unidimensionale campo in‑piano
  • Campo in‑piano: max 0,5 T @ 3 cm distanza poli; 1 T @ 1,5 cm.
  • Alimentazione magnetica bipolare e software di controllo inclusi.
  • Opzioni sonde: base DC + 2 coppie di sonde, o base RF + 1 coppia; base sonde mobile in tre dimensioni.
  • Stadio di traslazione 4D ad alta precisione (X‑Y‑Z + rotazione), microscopio stereo o metallografico 200× con camera CCD.
• DX1PS2 — Stazione unidimensionale campo verticale
  • Campo verticale: fino a 1,2 T.
  • Alimentazione bipolare e software di controllo inclusi.
  • Opzioni sonde: base DC + 2 coppie, o base RF + 1 coppia; base mobile in 3D.
  • Stadio di traslazione 4D (X‑Y‑Z + rotazione 90°), microscopio metallografico 200× con camera CCD.
• DX2PS1 — Stazione bidimensionale X‑Y
  • Campo vettoriale 2D piano X‑Y: max 0,4 T @ 2 cm; 0,6 T @ 1 cm; 0,8 T @ 0,6 cm.
  • Alimentazione bipolare e software di controllo; velocità di scansione del campo fino a 5 Hz.
  • Opzioni sonde: base DC + 2 coppie, o base RF + 1 coppia; base mobile in 3D.
  • Stadio di traslazione 4D (X‑Y‑Z + rotazione), microscopio metallografico o stereo 200× con camera CCD.
• DX2PS2 — Stazione bidimensionale X‑Z
  • Campo vettoriale 2D piano X‑Z (in‑piano + verticale).
  • In‑piano: max 0,4 T @ 2 cm; 0,6 T @ 1 cm. Verticale: max 0,6 T.
  • Alimentazione bipolare e software di controllo; velocità di scansione fino a 5 Hz.
  • Opzioni sonde: base DC + 2 coppie, o base RF + 1 coppia; base mobile in 3D.
  • Stadio di traslazione 4D (X‑Y‑Z + rotazione 90°), microscopio metallografico 200× con camera CCD.
• DX3PS — Stazione tridimensionale
  • Campo vettoriale 3D X‑Y‑Z: intensità massima in qualsiasi direzione 0,5 T.
  • Alimentazione bipolare e software di controllo; velocità di scansione fino a 5 Hz.
  • Opzioni sonde: base DC + 2 coppie, o base RF + 1 coppia; base mobile in 3D.
  • Stadio di traslazione 3D ad alta precisione (X‑Y‑Z), microscopio metallografico 200× con camera CCD.
• DX1PS3 — Stazione automatica in‑plane livello wafer DX1PS3
  • Stazione automatica a livello wafer per test elettrici e magnetici; fornisce un campo unidimensionale in‑plane di ~330 mT e supporta misure DC/RF ad alta precisione.

Specifiche tecniche

• Applicazioni: industria dei semiconduttori, MEMS, superconduttività, elettronica, ferrolettrici, fisica e scienza dei materiali.
• Alimentazione magnetica bipolare e software dedicato di controllo del campo (controllo e monitoraggio in tempo reale).
• Configurazioni di sonde: base DC con due coppie di sonde o base RF con una coppia; base mobile 3D per posizionamento preciso.
• Stadi di traslazione: stadi multi‑asse ad alta precisione (X‑Y‑Z con rotazione o stadi 3D) per posizionamento sub‑millimetrico e allineamento rotazionale.
• Ispezione ottica: microscopi stereo o metallografici 200× con integrazione camera CCD per osservazione e imaging dei campioni.
• Prestazioni del campo magnetico: intensità massime dipendenti dal modello (vedere voci per modello). Le unità livello wafer mirano a uniformità (±1% @ Ø1 mm) e accuratezza di monitoraggio migliore dell'1% con risoluzione < 0,02 mT per modelli specifici.
• Scansione del campo magnetico: modelli selezionati supportano scansione veloce fino a 5 Hz per misure dinamiche.
• Modularità ed espandibilità: sistemi progettati per upgrade e personalizzazione (diversi tipi di magneti e opzioni di accessori disponibili).

Sonde, misura e controllo

• Software integrato per impostazione del campo, monitoraggio in tempo reale e registrazione dati.
• Supporto per sonde DC e RF e compatibilità con schede di probe e strumenti di misura comuni nel settore dei semiconduttori.
• Posizionamento e rotazione ad alta precisione per contatto ripetibile e allineamento durante le caratterizzazioni elettriche.

Applicazioni e settori

• Ricerca universitaria e istituti, R&D in semiconduttori e test di produzione, spintronica e caratterizzazione dei materiali magnetici.
• Adatta per sviluppo di dispositivi, test a livello wafer e misure dinamiche dipendenti dal campo.
