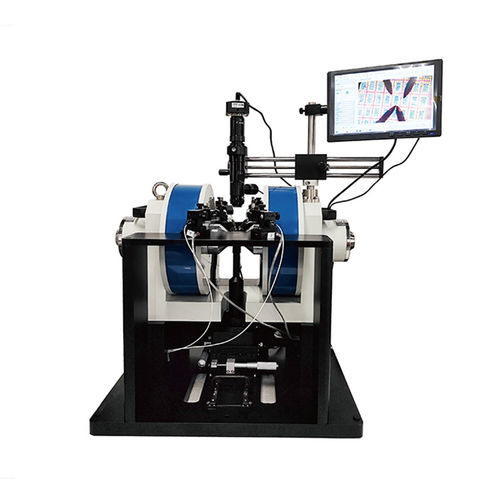

Stazione a sonda magnetica DX1PS1

La stazione di prova per campo magnetico in piano monodimensionale DX1PS1 fornisce campi magnetici controllati nel piano per misure elettriche e microonde su piccoli campioni. Integra monitoraggio del campo in tempo reale e rotazione programmabile del campione per test di anisotropia e magnetotrasporto.

Caratteristiche principali

• Fornisce campo magnetico uniforme nel piano, adatto a misure elettriche e microonde sensibili
• Monitoraggio del campo in tempo reale con alta precisione, risoluzione fine e controllo in feedback
• Gap d'aria regolabile (0–70 mm) per differenti allestimenti dei campioni
• Rotazione programmabile nel piano (360°) per misure automatizzate di anisotropia e magnetoresistenza
• Supporta misure DC e ad alta frequenza: fino a 4 set di sonde DC e almeno 1 sonda a microonde; angolo di penetrazione degli aghi fino a 45°

Specifiche tecniche

• Modello: DX1PS1
• Direzione del campo magnetico: nel piano
• Massima intensità del campo magnetico: 1 T a 20 mm di gap d'aria
• Gap d'aria: regolabile, 0–70 mm
• Dimensione campione (max): 30 mm × 30 mm
• Misura DC: fino a 4 set di sonde DC; portacampione Bangwire a 8 pin fornito per Hall anomalo e misura del secondo armonico
• Misura ad alta frequenza: almeno 1 sonda a microonde; angolo di penetrazione degli aghi fino a 45°
• Piattaforma campione: corsa XY orizzontale ±15 mm, sensibilità di regolazione 1 µm; asse T: rotazione elettronica 360°
• Microscopio: microscopio monoculare
• Opzione di aggiornamento: il sistema di spostamento può essere aggiornato a controllo elettronico
