Barra di ceramica

in nitruro di siliciodi zirconioper alte temperature

Overview

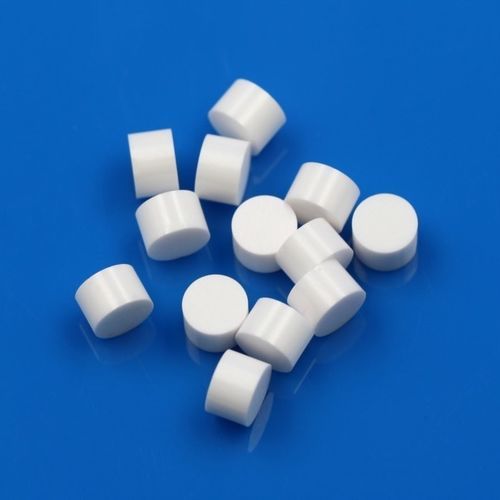

Gli inserti in ceramica tecnica Innovacera sono progettati per i sistemi di slips di bridge plug e frac plug in condizioni di fondo pozzo. Dimensione principale: OD 9 mm × 6 mm. In base alle condizioni operative sono prodotti in zirconia (ZrO2) o in nitruro di silicio. Questi inserti costituiscono gli elementi di accoppiamento principali per l'installazione di bridge plug perforabili e bridge plug per fratturazione a stadi in pozzi petroliferi e gas, contribuendo a un isolamento sotterraneo sicuro ed efficiente.

Properties

• Si ancorano alla parete del casing durante il set-up
• Mantengono la pressione del pozzo durante le operazioni
• Fresatura veloce e pulita per il recupero post-fracture
• Resistenti ad alte temperature, alte pressioni, ambienti acidi e ad alta salinità
• La forza di set viene trasmessa tramite il mandrino
• Gli inserti si espandono e si accoppiano al casing per garantire presa meccanica
• Gli elementi di tenuta si attivano per isolare le zone di pressione
• Viene stabilita una barriera sotterranea sicura dopo il set

Zirconia Ceramic Material Properties
Physical Properties
Properties — Unit — Value
Main Composition — % — ZrO2: 94.65%, Y2O3: 5.35%
Density — g/cm3 — ≥6.0
Water Absorption — % — 0.00

Mechanical Properties
Hardness — HV — 1,400.00
Bending Strength — Kgf/mm2 — 11.00
Compressive Strength — Kgf/mm2 — 25.00

Thermal Properties
Thermal Expansion Coefficient (0–1000℃) — 10-6/K — 9.5×10-6
Thermal Shock Resistance — T(℃) — 360.00
Thermal Conductivity — W/m·K — 3.00

Electrical Properties
Volume Resistance Rate (20℃) — Ω·cm — >10^12

Advantages

• Riduce il costo totale di esercizio e il tempo non produttivo (NPT)
• Sostituisce soluzioni tradizionali in carburo
• Migliora l'affidabilità degli strumenti downhole in condizioni gravose
• Progettato per completamenti petroliferi e gas complessi e non convenzionali

Applications

• Fratturazione multistadio per shale gas e tight oil
• Pozzi HTHP (alta temperatura e alta pressione)
• Pozzi sour e ad alta salinità
• Interventi e recompletion
• Pozzi geotermici
• Componenti per ispezione pipeline e pattini di usura per pompe

Specifications

• Dimensione principale: OD 9 mm × 6 mm
• Materiali tipici: Zirconia (ZrO2 stabilizzata con Y2O3) o Nitruro di silicio
• Composizione principale (esempio zirconia): ZrO2: 94.65%, Y2O3: 5.35%
• Densità: ≥6.0 g/cm3
• Assorbimento d'acqua: 0.00%
• Durezza: ~1,400 HV
• Resistenza a flessione: 11.00 Kgf/mm2
• Resistenza a compressione: 25.00 Kgf/mm2
• Coefficiente di espansione termica (0–1000℃): 9.5×10-6 /K
• Resistenza agli shock termici: 360 ℃
• Conduttività termica: 3.00 W/m·K
• Resistività volumetrica (20℃): >10^12 Ω·cm
• Progettati per accoppiarsi al casing, isolare zone di pressione e consentire una fresatura rapida e pulita
