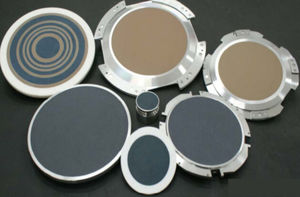

Piastra a vuoto in ceramica

per pezzi da lavorareper rettificaper metrologia

Panoramica del prodotto
Nella produzione di semiconduttori, ottica ed elettronica di alta precisione, il bloccaggio stabile dei pezzi e il trasferimento senza danni sono essenziali. Le ventose porose in metallo tradizionali presentano limiti in uniformità, pulizia e stabilità a lungo termine. La nuova generazione di ventose microporose composite ceramica-metallo integra uno strato di ceramica microporosa ad alte prestazioni su una flangia metallica per ottimizzare prestazioni funzionali e resistenza strutturale.

01 Ruolo chiave della superficie di adsorbimento in ceramica microporosa
La superficie di adsorbimento utilizza ceramiche microporose in allumina ad alta purezza (Al2O3) o carburo di silicio (SiC), sinterizzate con precisione per formare una struttura microporosa distribuita in modo uniforme. Ciò consente:

• Distribuzione uniforme della pressione di vuoto per evitare concentrazioni locali di sollecitazione
• Supporto stabile e senza graffi per wafer, vetro e substrati a film sottile
• Elevata pulizia superficiale per ridurre il rischio di contaminazione da particelle

02 Progettazione del rinforzo strutturale della flangia metallica
Lo strato ceramico microporoso è legato alla flangia metallica mediante brasatura in alto vuoto, formando un'unità di adsorbimento integrata. La flangia metallica fornisce:

• Elevata resistenza meccanica e resistenza agli urti
• Migliore compatibilità di installazione e interfaccia
• Percorsi di tenuta ottimizzati per ridurre il rischio di perdite

03 Analisi comparativa tra ventose metalliche porose tradizionali e ventose composite ceramica-metallo

• Uniformità dei pori: Le ventose metalliche mostrano ampie deviazioni e distribuzione irregolare causando differenze di pressione locali; le superfici microporose ceramiche offrono una disposizione uniforme dei micropori e pressione negativa omogenea su tutta l'area
• Pulizia superficiale: Le superfici metalliche sono soggette a ossidazione e distacco di particelle con rischio di contaminazione; le superfici ceramiche sono chimicamente inertI e prive di precipitazione di impurità, adatte ad ambienti ad alta pulizia
• Resistenza all'usura: I metalli hanno minore durezza superficiale e possono usurarsi o deformarsi bloccando i pori; le superfici ceramiche ad alta durezza resistono all'usura e all'invecchiamento, prolungando la vita utile
• Adattabilità del pezzo: Le superfici metalliche possono graffiare fogli sottili e wafer causando deformazioni; le superfici ceramiche lisce consentono bloccaggio senza danni, compatibili con pezzi sottili di precisione
• Stabilità strutturale: Le ventose metalliche possono deformarsi e perdere tenuta in operazioni a lungo termine e ad alta frequenza; la struttura integrata ceramica-metallo offre elevata resistenza agli urti e tenuta
• Scenari applicativi: Le ventose metalliche sono adatte per lavorazioni generali e produzione di massa sensibile ai costi; i compositi ceramica-metallo sono progettati per processi ad alta precisione in semiconduttori, ottica ed elettronica di fascia alta

04 Valore applicativo nella produzione di precisione
Le ventose microporose composite ceramica-metallo sono impiegate in:

• Movimentazione e allineamento wafer
• Processamento di substrati per display a pannelli piatti (LCD/OLED)
• Fissaggio per rettifica e lucidatura di lenti ottiche
• Lavorazioni di alta precisione di ceramica e materiali a film sottile

Conclusione
Con l'avanzare della produzione di semiconduttori e della produzione di precisione, la tecnologia di presa a vuoto evolve verso strutture composite ceramiche. Le ventose microporose composite ceramica-metallo combinano progetto dei materiali e progetto strutturale per fornire soluzioni di adsorbimento più stabili e più pulite per processi produttivi ad alta precisione.

Caratteristiche tecniche / specifiche

• Materiale di adsorbimento: ceramica microporosa in allumina ad alta purezza (Al2O3) o carburo di silicio (SiC)
• Fabbricazione: sinterizzazione precisa per ottenere una struttura microporosa uniforme
• Struttura composita: superficie funzionale ceramica legata a flangia metallica tramite brasatura in alto vuoto
• Vantaggi chiave: distribuzione uniforme del vuoto, elevata pulizia superficiale, supporto senza graffi, alta resistenza all'usura
• Funzioni della flangia metallica: rinforzo meccanico, resistenza agli urti, compatibilità di installazione/interfaccia, percorsi di tenuta ottimizzati
• Applicazioni tipiche: movimentazione wafer, lavorazione substrati LCD/OLED, fissaggio lenti ottiche, lavorazione di film sottili e ceramica
