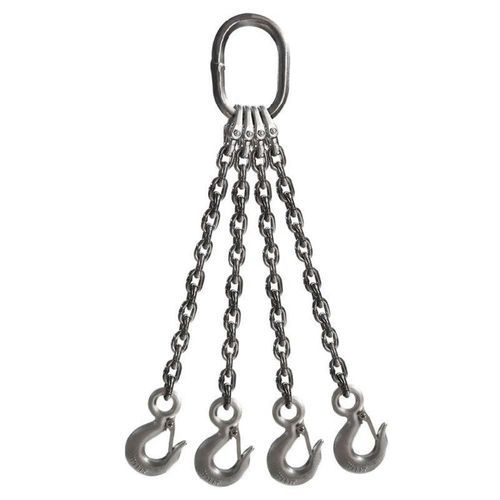

Braca di sollevamento a catena G80

senza fine2 tiranti4 tiranti

Descrizione del prodotto
La fune a catena G80 in acciaio inox è realizzata con catena di sollevamento in acciaio inossidabile classe 80 e assemblata con maglie principali, ganci e componenti di collegamento in acciaio inox. Disponibile in configurazioni a 1, 2, 3 e 4 gambe, è progettata per applicazioni di sollevamento che richiedono resistenza alla corrosione e capacità di carico di classe 80. È ampiamente utilizzata in ambito marittimo, offshore, lavorazione alimentare, chimico e sollevamento industriale.

Introduzione
La fune a catena G80 in acciaio inox è un gruppo di sollevamento composto da catena in acciaio inox classe 80 e componenti di sollevamento compatibili. La configurazione può essere personalizzata in base ai requisiti di sollevamento: numero di gambe, diametro della catena, lunghezza utile e terminali. Rispetto alle tradizionali funi di classe 80 in acciaio legato, le funi G80 in acciaio inox sono impiegate quando sono richieste resistenza alla corrosione e pulizia superficiale.

Struttura del prodotto

• Configurazioni disponibili: fune 1 gamba; fune 2 gambe; fune 3 gambe; fune 4 gambe
• Componenti principali: catena in acciaio inox classe 80; maglia principale; maglia di collegamento; gancio a perno; gancio autobloccante; dispositivo di accorciamento

Condizioni di lavoro

• Il limite di carico di lavoro (WLL) non deve essere superato durante le operazioni di sollevamento.
• La fune deve essere selezionata in base al peso del carico, al diametro della catena, al numero di gambe caricate, all'angolo d'imbracatura e all'ambiente di lavoro.
• Le funi multi‑gamba richiedono la corretta scelta dell'angolo perché il carico su ciascuna gamba aumenta con l'aumento dell'angolo.

Ambiente di applicazione

• Operazioni di sollevamento marittimo
• Manutenzione offshore
• Movimentazione di attrezzature per la lavorazione alimentare
• Applicazioni nell'industria chimica
• Ambienti di produzione puliti
• Sollevamento industriale sensibile alla corrosione

Parametro — Tabella metrica (Carico di lavoro ammesso in tonnellate metriche)
Diametro (mm) | 1 gamba (t) | 2 gambe 0°–45° (t) | 2 gambe 45°–60° (t) | 3 & 4 gambe 0°–45° (t) | 3 & 4 gambe 45°–60° (t) | Fune continua (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parametro — Esempio (Carico di lavoro ammesso in libbre)

• Per una fune a catena 1/2" : 1 gamba = 12,000 lbs
• 2 gambe a 60° = 20,800 lbs
• 2 gambe a 45° = 17,000 lbs
• 2 gambe a 30° = 12,000 lbs
• 3 & 4 gambe a 60° = 31,200 lbs
• 3 & 4 gambe a 45° = 25,500 lbs
• 3 & 4 gambe a 30° = 18,000 lbs

Norme

• Nome: Fune a catena G80 in acciaio inox
• MOQ: 1 pezzo
• Imballo: cartone + pallet in acciaio
• Standard di produzione: catena di sollevamento in acciaio inox classe 80 e componenti compatibili
• Standard applicabili: EN 818-2, EN 818-4, EN 1677, ISO 1834
• La fune assemblata è marcata con WLL, diametro della catena, informazioni di identificazione e tracciabilità del produttore

Collaudo e ispezione

• Ogni fune è ispezionata prima della consegna: verifica dei materiali, controllo delle dimensioni della catena, ispezione dei componenti, controllo delle saldature e delle connessioni, prova a carico e verifica della WLL
• Certificati di prova e documenti di tracciabilità disponibili secondo le richieste del cliente

Norme di applicazione e operazione

• Progettata per il sollevamento di attrezzature marine, manutenzione offshore, movimentazione di apparecchiature chimiche, installazione di macchine per il processamento alimentare e movimentazione industriale dei materiali
• Non superare la WLL indicata; evitare carichi d'urto; non utilizzare componenti della catena danneggiati o deformati; caricare i ganci nella posizione di sede del gancio; controllare gli angoli delle funi multi‑gamba secondo i requisiti di sollevamento

Norme di manutenzione

• L'ispezione periodica deve includere l'usura dei maglie, la deformazione della catena, lo stato di corrosione, la deformazione dell'apertura del gancio, danni alla maglia principale e lo stato delle marcature
• Rimuovere la fune dal servizio quando i maglie mostrano crepe o deformazioni permanenti, l'usura eccessiva riduce le dimensioni originali, i ganci sono danneggiati o eccessivamente aperti, o i componenti non possono mantenere la capacità nominale

Caratteristiche / specifiche tecniche

• Nome prodotto: Fune a catena G80 in acciaio inox
• Modello / Denominazione: Fune a catena G80 in acciaio inox
• Materiale: acciaio inox classe 80 (catena e componenti)
• Configurazioni: 1 gamba, 2 gambe, 3 gambe, 4 gambe; opzione fune continua (anello)
• Carico di lavoro ammesso: vedere tabella dei parametri (valori in tonnellate metriche) ed esempi in libbre
• Standard applicabili: EN 818-2, EN 818-4, EN 1677, ISO 1834
• Marcatura: WLL, diametro della catena, identificazione e tracciabilità
• MOQ: 1 pezzo; Imballo: cartone + pallet in acciaio
• Applicazioni tipiche: marittimo, offshore, lavorazione alimentare, chimico, produzione pulita e sollevamento sensibile alla corrosione
