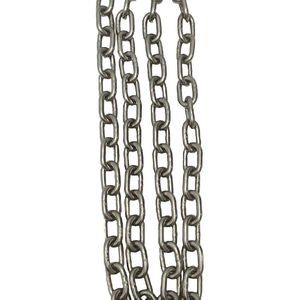

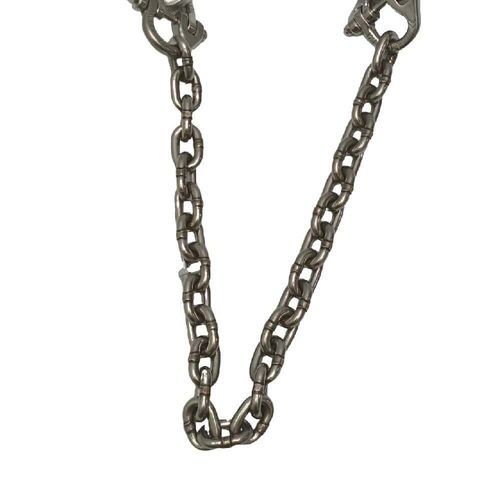

Catena di sollevamento in acciaio inossidabile Grade 60

per applicazioni difficiliresistente alla corrosionead alta resistenza

Breve descrizione
La catena di sollevamento in acciaio inox Grado 60 TOPONE unisce elevata portata di sollevamento a resistenza alla corrosione per ambienti igienici o aggressivi. Opzioni AISI 316L e AISI 318LN Duplex, diametri 3–26 mm, portata 0,20–15,00 t. Finitura sabbiata, senza rivestimento.

Introduzione
La catena di sollevamento Grado 60 è una catena a maglie corte saldata elettricamente, destinata al sollevamento carichi dove è richiesta resistenza alla corrosione o condizioni igieniche. Applicazioni tipiche: industria alimentare, produzione farmaceutica, impianti chimici, trattamento acque reflue, movimentazione del sale e ingegneria navale. Le piccole dimensioni sono fornite in AISI 316L; i diametri maggiori utilizzano AISI 318LN Duplex per maggiore resistenza meccanica e migliore resistenza a pitting e corrosione da sollecitazione in ambienti ricchi di cloruri. Fornibile in lunghezze tagliate o assemblata in brache mono- o multi-gamba con componenti inox Grade 60 compatibili. Catena per imbracature tolleranza media: non utilizzare come catena di carico per argani manuali o elettrici se non specificamente fabbricata e tarata per la ruota relativa.

Specifiche generali (tabella)
Voce — Specifica
Nome prodotto — Catena di sollevamento in acciaio inox Grado 60
Grado — Grado 60 / G60
Tipo di catena — Catena corta saldata per sollevamento, maglia tonda
Materiale — Più leghe inox incluse AISI 316L e AISI 318LN Duplex (vedi lista materiali)
Superficie — Sabbiata
Rivestimento — Nessuno
Diametri disponibili — 3–26 mm
Portata (WLL) — 0,20–15,00 t
Fattore di progetto minimo — 4:1
Forma di fornitura — Lunghezze tagliate o brache complete
Riferimento dimensionale — Simile a DIN 5687 e EN 818-2

Parametri tecnici (tabella)
Dimensione catena d (mm) — Portata (t) — Passo t (mm) — Larghezza interna b1 min. (mm) — Larghezza esterna b2 max. (mm) — Materiale
3* — 0,20 — 14 — 5,0 — 12,5 — AISI 316L
4 — 0,40 — 12 — 5,0 — 13,7 — AISI 316L
5 — 0,63 — 15 — 6,3 — 18,5 — AISI 316L
6 — 0,90 — 18 — 7,8 — 22,2 — AISI 316L
7 — 1,25 — 21 — 9,1 — 25,9 — AISI 316L
8 — 1,55 — 24 — 10,4 — 29,6 — AISI 316L
10 — 2,45 — 30 — 13,0 — 37,0 — AISI 316L
13 — 3,85 — 39 — 16,9 — 48,1 — AISI 316L
16** — 6,00 — 48 — 20,8 — 59,2 — AISI 316L / AISI 318LN Duplex
18 — 8,00 — 54 — 24,3 — 64,8 — AISI 318LN Duplex
22 — 11,00 — 66 — 29,5 — 79,2 — AISI 318LN Duplex
26 — 15,00 — 78 — 35,0 — 93,6 — AISI 318LN Duplex

*3 mm è una misura standard di fabbrica e può non riportare marchio di grado individuale.
**16 mm disponibile anche in AISI 318LN Duplex.

Norme e prove
La produzione segue principi dimensionali simili a DIN 5687 e EN 818-2; la somiglianza non implica certificazione EN 818-2 per la catena inox Grado 60. ISO 1834 può essere applicata se concordata in ordine e confermata da certificato. L'ispezione di produzione comprende verifica del materiale, ispezione visiva e delle saldature, controlli dimensionali, prove produttive e verifica del carico di rottura; il carico di rottura minimo deve essere ≥ 4× la portata indicata. Le prove di qualificazione possono includere verifica di fatica fino a 20.000 cicli su richiesta. Tracciabilità del lotto e certificati di ispezione; le brache complete ricevono numero di serie ed etichetta identificativa. Le capacità delle brache complete seguono tabelle WLL specifiche del produttore; non applicare i valori delle brache Grado 80 EN 818-4 alla catena Grado 60. Tutti i componenti di collegamento devono essere compatibili con il diametro della catena e la portata Grade 60; il componente con valutazione più bassa determina la capacità dell'insieme. Seguire ISO 3056 e le istruzioni del produttore per ispezione e manutenzione. Risciacquare dopo esposizione ad acqua di mare o prodotti chimici, asciugare prima dello stoccaggio ed evitare contaminazione da utensili in acciaio al carbonio o particelle di rettifica. Non saldare, riscaldare, piegare, zincare, verniciare o rivestire una catena di sollevamento inox Grado 60 finita.

Caratteristiche / specifiche tecniche

• Nome prodotto: Catena di sollevamento in acciaio inossidabile Grado 60
• Grado: Grado 60 / G60
• Materiali: più gradi inox inclusi AISI 316L e AISI 318LN Duplex (vedi elenco)
• Diametri disponibili: 3–26 mm
• Portate: 0,20–15,00 t a seconda del diametro
• Fattore di progetto minimo: 4:1
• Finitura superficiale: sabbiata, senza rivestimento
• Forma di fornitura: lunghezze tagliate o brache complete
• Riferimento dimensionale: simile a DIN 5687 e EN 818-2
• Produzione e prove: verifica materiali, ispezione saldature, controlli dimensionali, prove di produzione e verifica del carico di rottura; tracciabilità e certificati per brache
