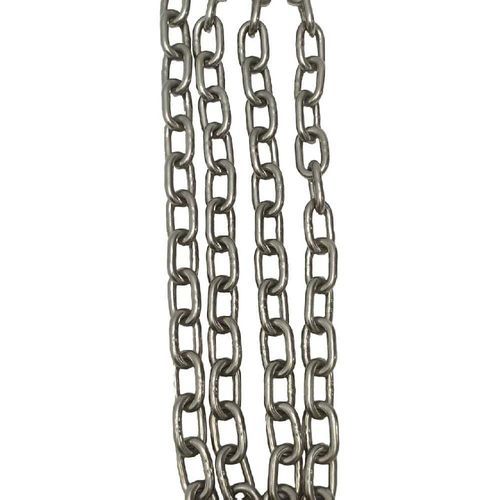

Catena di sollevamento in acciaio inossidabile Grade 43

di ancoraggioresistente alla corrosioneper carichi pesanti

Introduzione
La catena in acciaio inossidabile TOPONE G43 è una catena utilitaria saldata TIG, resistente alla corrosione, pensata per fissaggio di carichi, traino, lavori agricoli, ancoraggi industriali e sistemi di ancoraggio marini compatibili. La superficie inossidabile non richiede verniciatura, zincatura o rivestimento protettivo. Il prodotto è destinato solo a forze di trazione graduale e fissaggio dei carichi.

Caratteristiche principali

• Anelli saldati TIG (gas tungsteno) sotto protezione argon per una qualità di saldatura costante.
• Resistenza alla corrosione propria della metallurgia dell'acciaio inossidabile; non si basa su rivestimenti sacrificiali.
• Adatta ad ambienti umidi, costieri, marini e industriali dove è richiesta una superficie metallica pulita e resistenza alla corrosione.
• Non destinata a sollevamento aereo, verricelli, gru, imbracature a catena, paranchi a catena, carichi sospesi o sollevamento di persone.

Applicazioni tipiche

• Fissaggio di carichi e trattenuta per il trasporto
• Traino graduale e trattenuta del portellone
• Collegamenti agricoli e catene di protezione
• Fissaggio industriale generale e sistemi di ancoraggio o verricello marino (verificare la compatibilità dimensionale con il verricello)

Parametro (dimensioni, carichi e pesi)
Intestazione: Size (mm) | D +/- (mm) | Inside Length A (mm) | A +/- (mm) | Outside Width B (mm) | B +/- (mm) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Note sui parametri
Il WLL (Working Load Limit) si applica a una catena integra, dritta e soggetta a tensione diretta graduale. Carichi d'urto, torsione, nodi, carichi laterali e carichi su spigoli vivi riducono la capacità della catena. Non utilizzare una tabella carichi G43 in acciaio al carbonio per questo prodotto inossidabile a meno che i test TOPONE non confermino dimensioni, carico di prova, carico di rottura e fattore di progetto identici. Il componente con il WLL più basso determina la capacità dell'insieme.

Materiali opzionali
Type 304 (06Cr19Ni10 / S30408 / UNS S30400 / EN 1.4301) - buona resistenza generale alla corrosione, formabilità e saldabilità.
Type 321 (06Cr18Ni11Ti / S32168 / UNS S32100 / EN 1.4541) - stabilizzazione con titanio per migliorare la resistenza alla corrosione intergranulare dopo saldatura o esposizione a temperature elevate.
Type 316 (06Cr17Ni12Mo2 / S31608 / UNS S31600 / EN 1.4401) - il molibdeno migliora la resistenza alla corrosione localizzata in ambienti clorurati.
Type 316Ti (06Cr17Ni12Mo2Ti / S31668 / UNS S31635 / EN 1.4571) - 316 stabilizzato al titanio per applicazioni saldate/alte temperature.
Type 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L - disponibili per requisiti specifici di corrosione, resistenza o alte temperature (vedere la tabella di selezione dei materiali).

Norme, produzione e collaudi
Specifiche NACM Welded Steel Chain utilizzate come riferimento dimensionale/meccanico principale; MIL-DTL-32655 usata solo se specificata e certificata. MOQ: 100 metri. Imballo: cartone + pallet d'acciaio. Produzione: saldatura TIG sotto protezione argon; l'ispezione di produzione include verifica del materiale, prove chimiche e meccaniche, ispezione del diametro e delle dimensioni degli anelli, ispezione visiva delle saldature, test di carico di prova, verifica del carico di rottura, verifica del WLL, ispezione della superficie, tracciabilità di grado e lotto e certificato di ispezione finale.

Applicazione e manutenzione

• Usare solo per le applicazioni non di sollevamento indicate nella documentazione tecnica.
• Quando si usa con ganci, grilli o tenditori, ogni componente deve avere un WLL compatibile; non superare mai il componente con la classificazione più bassa.
• L'uso come ancora/verricello marino richiede compatibilità dimensionale con il produttore del verricello e adeguata resistenza alla corrosione.
• Ispezionare la catena prima dell'uso e a intervalli regolari per crepe, deformazioni, allungamento, usura, puntinature, corrosione da fessura e perdita di sezione.
• Risciacquare con acqua dolce dopo esposizione ad acqua di mare e asciugare prima dello stoccaggio; evitare la contaminazione da polvere di acciaio al carbonio e utensili sporchi.
• Non saldare, riscaldare, piegare, rivestire o riparare una catena G43 in acciaio inossidabile finita; togliere dall'uso quando la marcatura è illeggibile o le misure superano i limiti di scarto.

Caratteristiche / specifiche tecniche

• Brand: TOPONE CHAIN
• Nome commerciale: G43 Stainless Steel Chain
• Costruzione: anelli in acciaio inossidabile saldati TIG (protezione argon)
• Applicazioni: fissaggio carichi, traino, agricolo, fissaggio industriale, ancoraggio marino compatibile (non per sollevamento aereo)
• Diametri disponibili e WLL, carico di prova, carico di rottura e peso per metro secondo la tabella dei parametri sopra
• Materiali disponibili: Type 304, 316, 316Ti, 321, 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L
• MOQ: 100 metri
• Imballo: cartone + pallet d'acciaio
• Non per sollevamento aereo o sollevamento di persone
