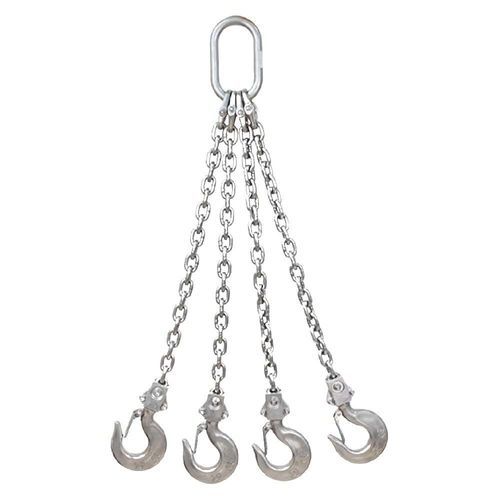

Braca di sollevamento 4 tiranti G60

1 tirante2 tiranti3 tiranti

Product Overview
La braca a catena in acciaio inox Grade 60 è un'assieme di sollevamento realizzato con catena di sollevamento in acciaio inox e componenti abbinati per sollevamenti resistenti alla corrosione. Disponibile in configurazioni a 1, 2, 3 o 4 gambe, è adatta per applicazioni marine, offshore, lavorazione alimentare, chimica e sollevamenti industriali che richiedono resistenza alla corrosione e tracciabilità.

Introduction
L'assieme comprende catena di sollevamento in acciaio inox e componenti portanti quali anello maestro, maglie di collegamento, dispositivi di accorciamento e ganci di sollevamento. Le configurazioni sono fornite a una, due, tre o quattro gambe, con diametro della catena, lunghezza utile e terminali selezionati in base al carico e allo schema di sollevamento. La selezione deve considerare il peso del carico, il numero di gambe sollecitate, l'angolo della braca, la simmetria del carico, la temperatura e l'ambiente operativo. Non superare la WLL indicata sulla targhetta identificativa.

Lifting Configuration

• 1 gamba: il punto di sollevamento deve essere verticalmente sopra il centro di gravità del carico.
• 2 gambe: i punti di sollevamento devono essere posizionati ai lati del centro di gravità.
• 3 gambe / 4 gambe: distribuire i punti di sollevamento attorno al centro di gravità per una condivisione controllata del carico.
• Per assiemi multipli, l'angolo di inclinazione β deve essere >15° e ≤60°.

Working Conditions
La WLL nominale si applica da -40°C a +250°C. Da +250°C a +350°C la WLL consentita è ridotta al 75%; da +350°C a +450°C al 50%. Per componenti AISI 318LN Duplex la temperatura massima di esercizio è 350°C. L'uso in acidi, alcali o i loro vapori richiede la conferma della compatibilità dei materiali con l'ambiente chimico reale.

Load Conditions

• Non torcere o annodare le gambe di catena.
• I ganci devono portare il carico nella gola del gancio, non sulla punta.
• Evita carichi d'urto e strattoni.
• In montaggio choker la WLL nominale è ridotta all'80%.
• Se non è possibile garantire una distribuzione uguale del carico tra le gambe, ridurre la WLL applicabile secondo le istruzioni per carichi asimmetrici.

High-Cycle Lifting
Per applicazioni con oltre 20.000 cicli di sforzo (produzione automatizzata o movimentazione ripetitiva), considerare il carico dinamico e selezionare la catena secondo DIN EN 818-7, gruppo meccanismo 1Bm/M3, per ridurre lo stress in servizio ad alto ciclo.

Parameter
Item - Specification
Product Name - Stainless Steel Grade 60 Chain Sling
Material - Stainless Steel
Grade - Grade 60
Standard - DIN 5688-1
Configuration - Single Leg / Double Leg / Three Leg / Four Leg
Chain Diameter - Customized
Working Load Limit (WLL) - According to chain diameter and sling configuration
Safety Factor - According to applicable lifting standard
Surface Finish - Blasted
Components - Master Link, Hooks, Connecting Components
Length - Customized
Certification - Test Certificate Available
Application - Marine, Offshore, Chemical, Food Processing, Industrial Lifting

Standards
Manufacturing Standards
Prodotto con catena di sollevamento in acciaio inox e componenti compatibili secondo:

• DIN 5688-1
• DIN 5687
• DIN 7541
• Requisiti applicabili di DIN EN 818 per catena di sollevamento

Testing Standards
Ogni braca in acciaio inox viene ispezionata prima della spedizione, includendo:

• Verifica del materiale
• Ispezione dimensionale
• Ispezione dei componenti
• Verifica della marcatura di identificazione
• Verifica della WLL
• Documentazione di prova (proof test)

Application Standards
Progettata per operazioni di sollevamento in:

• Movimentazione di attrezzature marine
• Manutenzione offshore
• Impianti di lavorazione alimentare
• Industria chimica
• Ambienti di produzione puliti
• Operazioni di sollevamento industriali

Maintenance Standards
Le ispezioni periodiche devono includere:

• Usura dei maglie di catena
• Deformazione dei maglie
• Condizione dei ganci
• Danni ai componenti
• Condizione della corrosione
• Marcatura di identificazione

La braca deve essere ritirata dal servizio quando:

• Lo spessore della catena è ridotto dall'usura
• I maglie sono permanentemente deformati
• I ganci sono danneggiati o eccessivamente aperti
• Si riscontrano crepe o danni strutturali

Technical specifications

• Product Name: Stainless Steel Grade 60 Chain Sling
• Brand: TOPONE CHAIN
• Material: Stainless Steel
• Grade: Grade 60
• Standards: DIN 5688-1, DIN 5687, DIN 7541, applicable DIN EN 818
• Configurations: Single-leg, Double-leg, Three-leg, Four-leg
• Chain Diameter: Customized
• Length: Customized
• Working Load Limit (WLL): As marked on product, depends on chain diameter and configuration
• Temperature range for full WLL: -40°C to +250°C
• WLL reduction: +250°C to +350°C → 75%; +350°C to +450°C → 50%
• Surface Finish: Blasted
• Components: Master link, hooks, connecting components
• Certification: Test certificate available; proof test documentation and traceability
• Applications: Marine, offshore, food processing, chemical and industrial lifting
• High-cycle guidance: Consider DIN EN 818-7 and reduce stress for >20,000 cycles
• Inspection & maintenance: Material verification, dimensional and component checks, identification marking, remove from service on wear/deformation/damage
• MOQ: 1 Piece
• Packaging: Carton + Steel Pallet
