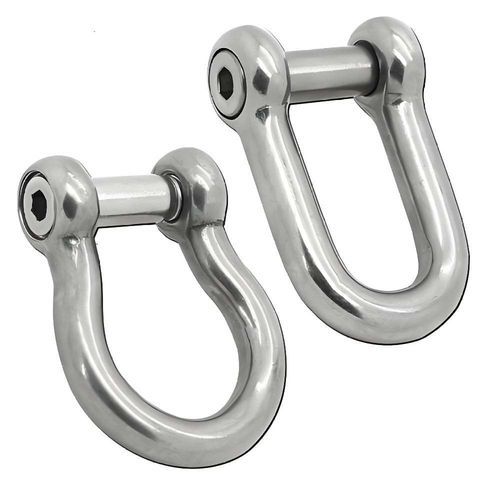

Grillo di sollevamento a testa mobile

con dado e bullone di sicurezzaa vitein acciaio inossidabile

Panoramica del prodotto
Grillo in acciaio inox realizzato in AISI 316 con fattore di progetto 6:1 e finitura superficiale altamente lucidata. Disponibile nelle configurazioni Dee (D) e Bow (ancora), con perno di sicurezza o perno filettato/avvitato. Adatto ad applicazioni marine, offshore, sollevamento, imbracatura e ambienti corrosivi. Portata (WLL) da 0,4 a 10 t.

Introduzione
Questo grillo in acciaio inossidabile è un componente di imbracatura resistente alla corrosione per collegare catene, funi, sling e accessori di sollevamento. Realizzato in AISI 316 per migliori prestazioni in ambienti marini e chimici. Le varianti Dee e Bow possono essere fornite con perni di sicurezza per installazioni permanenti o con perni filettati per connessioni temporanee e montaggi frequenti.

Parametri
Grillo D con perno avvitato avvitato
WLL (t) 6:1 | Perno d1 | Diametro nominale d (mm) | Larghezza interna a (mm) | Lunghezza interna c (mm) | Occhio esterno d2 (mm) | Peso (kg)
2 | M16 | 13 | 24 | 52 | 34 | 0,3
3 | M20 | 16 | 28 | 65 | 40 | 0,6
3 | M22 | 19 | 31 | 60 | 48 | 1,4

Grillo D con bullone di sicurezza
WLL (t) 6:1 | Perno d1 (mm) | Diametro nominale d (mm) | Larghezza interna a (mm) | Lunghezza interna c (mm) | Occhio esterno d2 (mm) | Peso (kg)
0,6 | 10 | 10 | 20 | 40 | 20 | 0,2
0,9 | 12 | 12 | 26 | 50 | 24 | 0,3
1,5 | 16 | 13 | 24 | 52 | 33 | 0,4
2,5 | 20 | 16 | 28 | 65 | 40 | 0,7
3 | 22 | 19 | 31 | 60 | 48 | 1,5
4,5 | 24 | 22 | 37 | 71 | 52 | 1,3
7,5 | 33 | 28 | 46 | 90 | 64 | 3,0
10 | 36 | 32 | 52 | 100 | 72 | 4,1

Grillo Bow con bullone di sicurezza
WLL (t) 6:1 | Perno d1 (mm) | Diametro nominale d (mm) | Larghezza interna a (mm) | Lunghezza interna c (mm) | Larghezza arco e (mm) | Occhio esterno d2 (mm) | Peso (kg)
0,6 | 10 | 10 | 20 | 40 | 27 | 20 | 0,2
0,9 | 12 | 12 | 25 | 47 | 37 | 24 | 0,3
1,5 | 16 | 13 | 25 | 47 | 33 | 34 | 0,4
2,5 | 20 | 16 | 28 | 60 | 42 | 40 | 0,8
3 | 22 | 19 | 31 | 71 | 51 | 48 | 1,3
4,5 | 25 | 22 | 37 | 84 | 58 | 52 | 1,7
7,5 | 32 | 28 | 46 | 108 | 74 | 64 | 3,4
10 | 35 | 32 | 52 | 119 | 83 | 72 | 5,2

Tipologie di prodotto e parametri chiave (tabella riepilogativa)
Tipo prodotto | Dee catena bullone | Ancora bullone | Dee catena perno filettato | Ancora perno filettato
Portata (WLL) | 0,6–10 t | 0,6–10 t | 0,4–3 t | 0,4–3 t
Materiale | Acciaio inox | Acciaio inox | Acciaio inox | Acciaio inox
Tipo perno | Bullone | Bullone | Perno filettato | Perno filettato
Applicazione principale | Sollevamento sospeso, ambiente corrosivo | Collegamento ancora, sollevamento | Connessione temporanea | Connessione ancora temporanea
Installazione a lungo termine | √ | √ | × | ×
Pick & Place | ○ | ○ | √ | √
Carico laterale | √ | √ | √ | √
Ritenzione secondaria del perno | √ | √ | × | ×
Rotazione perno richiesta | √ | √ | × | ×
Bassa temperatura (≤ -40°C) | × | × | × | ×
Resistenza alla corrosione | √ | √ | √ | √
Applicazione alimentare | √ | Grilli inox | √ | √
Attrezzature non magnetiche | √ | Grillo Dee inox | √ | √
Più bracci di fune | × | √ | × | √
Compatibilità ROV | × | Grillo ancóra bullone inox | × | ×

Norme
Nome: Grillo in acciaio inox
MOQ: 1 pezzo
Imballo: Cartone + pallet in acciaio

Standard di fabbricazione
Prodotto realizzato in AISI 316 con lavorazioni meccaniche controllate, ispezione dimensionale e lucidatura della superficie. Progettato secondo requisiti riconosciuti per componenti di imbracatura e fornibile con tracciabilità materiale su richiesta.

Standard di test

• Verifica del materiale
• Ispezione dimensionale
• Controllo finitura superficiale
• Prove di carico di collaudo
• Verifica della WLL
• Ispezione marcatura identificativa

I certificati di prova e i certificati materiali tracciabili 3.1 sono disponibili in base ai requisiti del prodotto.

Applicazioni

• Collegamento di attrezzature marine
• Sistemi di imbracatura offshore
• Assiemi di catena in acciaio inox
• Connessioni funicella ed eslinga
• Applicazioni di sollevamento resistenti alla corrosione

Requisiti di sicurezza

• Applicare il carico in linea con il corpo del grillo
• Evita carichi laterali a meno che non sia considerata la riduzione della WLL
• I grilli con perno filettato sono raccomandati per connessioni temporanee
• I grilli con bullone sono raccomandati per installazioni permanenti o a lungo termine

Manutenzione

• Ispezionare lo stato del perno e danni prima dell'uso
• Controllare lo stato della filettatura
• Ispezionare il corpo per deformazioni
• Controllare la corrosione o danni superficiali
• Verificare le marcature identificative
• Sostituire il grillo se sono presenti crepe, deformazioni, usura eccessiva o danni che influenzano la WLL

Caratteristiche / specifiche tecniche

• Materiale: acciaio inossidabile AISI 316
• Fattore di progetto: 6:1
• Design disponibili: grillo Dee (D) e grillo Bow (ancora)
• Opzioni perno: perno di sicurezza (bolt) e perno filettato/avvitato (screw pin)
• Intervalli WLL: 0,4 t a 10 t a seconda di tipo e dimensione
• Applicazioni principali: marino, offshore, sollevamento, imbracatura, ambienti resistenti alla corrosione, applicazioni alimentari
• Finitura superficiale: altamente lucidata
• Fornitura: documentazione di tracciabilità materiale e certificati 3.1 disponibili su richiesta
• Imballo: cartone + pallet acciaio
• MOQ: 1 pezzo
