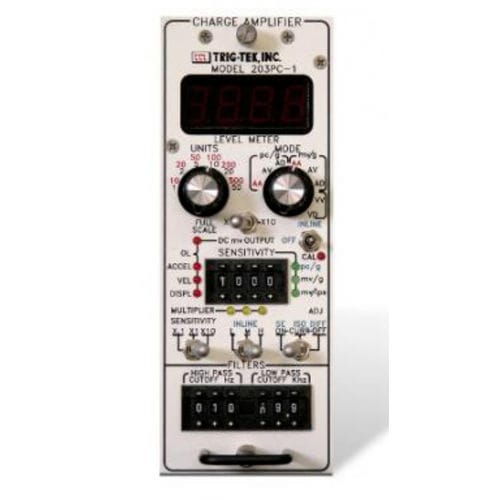

Amplificatore di segnale Trig-Tek™ 203PC-1

di caricodigitaleper rack

Gli amplificatori di carica Trig-Tek™ 203PC-1, -2 operano con accelerometri ad alta temperatura accelerometri dove si possono incontrare effetti piroelettrici Informazioni sul prodotto I Trig-Tek™ 203PC-1 e 203PC-2 coprono la gamma di frequenza da 3 Hz a 40.000 Hz. Essi integrano due volte il segnale di uscita dell'accelerazione di 10 g per fornire uscite di velocità e di spostamento. Un controllo della sensibilità con rotella a quattro posizioni in combinazione con un interruttore a levetta a tre posizioni consente ai pickup con sensibilità da 0,100 a 199,9 pC/g, mV/g o mV/ips. Un interruttore "Mode" seleziona "pC/g" ("AA," "AV," o "AD"), "mV/g" ("AA," "AV," o "AD"), o "Vel" (VV o VD). L'interruttore di uscita DC seleziona "X1" o "X10" per g, ips o MIL all'"uscita DC" Un segnale esterno "Cal" può essere selezionato da un interruttore sul pannello frontale o dall'ingresso di controllo "Cal" (pannello posteriore). Un filtro passa-basso ha frequenze di taglio da 100 Hz a 19,9 kHz in passi di 100 Hz, e un filtro passa-alto ha frequenze di taglio da 1 a 999 Hz in passi di 1 Hz. Un misuratore digitale sul pannello frontale visualizza i livelli di "10," "20," "50," "100," "200," o "500" g's Pk o "1," "2," "5," "10," "20," o "50" ips o MILS Pk. Il 203PC è confezionato come un modulo plug-in. Sono disponibili un telaio a modulo singolo e un telaio a sei moduli Quando è selezionato "mV/ips", l'amplificatore funzionerà con pickup di velocità di tipo ICP con il "Curr-On" o con un pickup di velocità standard con il "Curr-Off" Un interruttore "DC Output" permette la selezione di "X1," "X10," "10 mV/g," o "100 mV/ips" o MIL all'"Uscita DC" Un segnale "Cal esterno" può essere selezionato dall'interruttore "Mode"/"Units" del pannello anteriore o dall'ingresso di controllo "Cal" (pannello posteriore).
