Verniciatrice pilota PECVD
Applicazione
Il rivestimento pilota PECVD è destinato alla produzione di pile p-i-n di silicio idrogenato amorfo su lamine metalliche. Il coatar è utilizzato come strumento di sperimentazione per l'ottimizzazione della deposizione di vapore chimico al plasma di rivestimenti funzionali e la produzione di materiali di prova.
Ingegneria e tecnologia

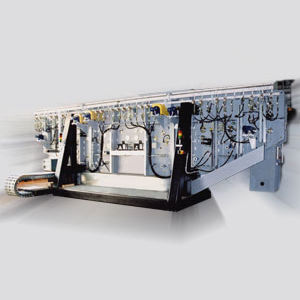

Il rivestimento pilota PECVD è un impianto di tipo roll-to-roll progettato per il rivestimento sottovuoto su un solo lato di lamine metalliche larghe fino a 350 mm.
Il rivestimento viene depositato da una scarica RF. La zona di deposito è costituita da un elettrodo RF all'interno di un volume a tenuta di gas. Nelle zone di deposizione sono previste condizioni di assenza di contaminazione.
Il substrato viene preriscaldato prima della deposizione del rivestimento, riscaldato durante il processo di deposizione e raffreddato dopo il rivestimento. I gradienti di temperatura sulla pellicola non superano i 4 oC/cm. La temperatura sui dispositivi elettrici, la piastra curva e il substrato sono monitorati con termocoppie e sensori IR.
Il substrato è supportato meccanicamente da una piastra curva riscaldata. La piastra curva è composta da diversi segmenti con un raggio di curvatura di 7,5 metri.
La torre di verniciatura è dotata di un sistema di avvolgimento simmetrico reversibile che consente di ottimizzare la tensione e la gestione delle lamine senza graffi e grinze.
Il sistema di pompaggio è costituito da booster meccanici e pompe di sgrossatura a secco.
La pressione in ogni zona di deposito può essere variata in modo indipendente con valvole a farfalla posizionate nelle linee di pompaggio.
Il sistema di controllo monitora e controlla tutti i parametri di processo specificati.
Scheda tecnica
Substrato: lamine metalliche
Larghezza del substrato: 350 mm
Spessore del substrato: 50 ... 100 µm
Rivestimento: a-SiH
Diametro massimo del rotolo: 400 ... 550 mm
Zone di deposizione: 8 scariche capacitive RF
---
