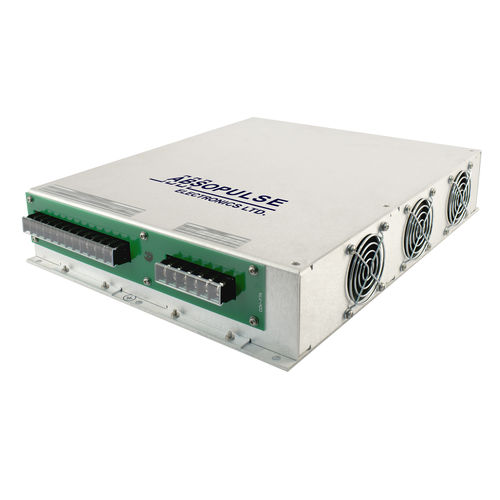

Convertitore DC/DC a tensione di ingresso elevata HVI 600FR-F7W series

con montaggio su telaioper applicazioni ferroviarierinforzato

Il convertitore DC-DC ferroviario ad alta tensione in ingresso HVI 600FR-F7W utilizza una topologia di progettazione collaudata sul campo per generare una potenza di uscita di 600W. L'unità fornisce un'unica uscita di 24Vdc. Accetta ingressi 750Vdc (gamma da 525V a 975Vdc) ed è adatto per sistemi di controllo della trazione e altre applicazioni su veicoli di trasporto di massa, tra cui tram, metropolitane, metropolitane e locomotive per ferrovie leggere e da miniera. È adatto anche per il funzionamento di apparecchiature ausiliarie su filobus. Un diodo di ridondanza integrato opzionale consente di collegare in parallelo un certo numero di unità per ottenere una maggiore potenza di uscita o ridondanza N+1. Il diodo di separazione delle uscite consente di caricare la batteria. Soddisfa i requisiti della norma EN50155 per le apparecchiature elettroniche utilizzate sul materiale rotabile ferroviario. Un pesante filtraggio in ingresso e in uscita assicura che l'unità sia conforme alla norma EN50121-3-2. È conforme alle norme EN61000-4-2 (ESD), EN61000-4-3 (immunità RF), EN61000-4-4-4 (transitori veloci) e EN61000-4-6 (immunità condotta). Il progetto è verificato per l'isolamento da ingresso a uscita a 5600Vdc. Altre caratteristiche di protezione includono isolamento ingresso-uscita 4300Vdc, protezione da inversione di polarità, protezione da sovraccarico, protezione termica e limitazione di corrente.
