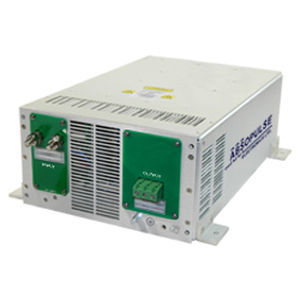

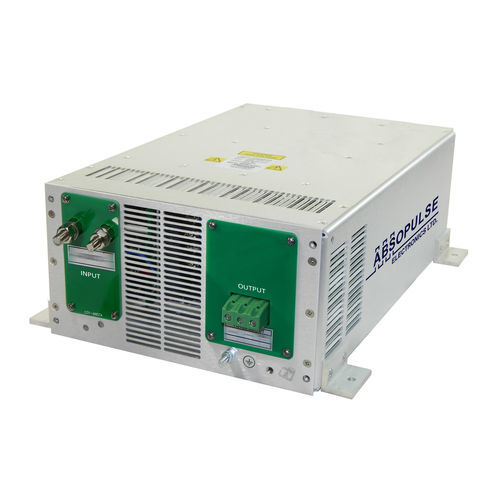

Convertitore DC/DC di aumento della tensione LTH 1K5-12/48-3U4
con montaggio su telaio3Uper apparecchio di telecomunicazione

Convertitore DC/DC di aumento della tensione - LTH 1K5-12/48-3U4 - ABSOPULSE Electronics Ltd. - con montaggio su telaio / 3U / per apparecchio di telecomunicazione

Aggiungi ai preferiti

Confronta con altri prodotti

Maggiori informazioni sul sito di ABSOPULSE Electronics Ltd.

Caratteristiche

Specifiche elettriche

di aumento della tensione

Configurazione

con montaggio su telaio, 3U

Applicazioni

industriale, per veicolo, per apparecchio di telecomunicazione, per applicazioni fotovoltaiche

Altre caratteristiche

con protezione contro la sovratensione, regolato, a corrente forte, modulare, ridondante, per potenze elevate, con elettroventola di raffreddamento, a ventilazione forzata

Tensione di ingresso

Max.: 16 V

Min.: 10,5 V

Tensione di uscita

Max.: 48,5 V

Min.: 47,5 V

Potenza

1.500 W

Descrizione

Panoramica del prodotto
Il LTH 1K5-12/48-3U4 è un alimentatore DC-DC boost (step-up) che converte un ingresso 12Vdc (campo di funzionamento 10,5–16V) in un'uscita stabile e regolata di 48Vdc a 30A. L'unità è progettata per carichi da 1500W e due o più unità possono essere collegate in parallelo per una maggiore potenza in uscita. È adatta a un'ampia gamma di applicazioni industriali da 12Vdc a 48Vdc, inclusi sistemi automobilistici (aumento della batteria veicolare da 12V a sistemi ausiliari 48V), sistemi solari e telecomunicazioni.

Progettazione e ridondanza
Il convertitore è costruito con quattro moduli interni LTH 65F collegati in parallelo tramite diodi di ridondanza. Questa costruzione modulare fornisce ridondanza intrinseca: il guasto di un modulo interno causa solo una riduzione di circa il 25% della potenza in uscita mentre l'unità rimane operativa. Il progetto utilizza un basso numero di componenti, componenti con affidabilità consolidata e ampi margini di progetto per contribuire a una lunga vita operativa.

Protezione, EMC e sicurezza
La protezione elettronica completa include isolamento ingresso/uscita 1500Vdc, limitazione della corrente di spunto, protezione contro l'inversione di polarità, limitazione della corrente di uscita e protezione contro i cortocircuiti. Il filtraggio di ingresso e uscita contribuisce a una bassa ondulazione e rumore in uscita. L'ingresso soddisfa i requisiti per EN55032 Class A con ampi margini; Class B è disponibile come opzione. Il convertitore è progettato per la conformità a EN62368-1 e agli standard di sicurezza equivalenti. Il rivestimento conformal fornisce protezione contro umidità e contaminanti aerodispersi.

Raffreddamento, ambiente e meccanica
Il raffreddamento è assicurato da ventilatori integrati di alta qualità che consentono il funzionamento nell'intervallo di temperatura da -20°C a +50°C a piena specifica senza derating. Sono disponibili gamme di temperatura più ampie su richiesta. Il telaio è costruito in modo robusto (132 x 244 x 381 mm) per resistere ad alti livelli di urti e vibrazioni secondo IEC 61373 Cat 1 A & B.

Specifiche chiave

Ingresso: 12Vdc (campo di funzionamento 10,5–16V) o personalizzato
Uscita: 48Vdc ±0,5V/30A, o personalizzato
15000W potenza continua in uscita
Due o più unità possono essere collegate in parallelo per maggiore potenza di uscita
Uscita regolata
Costruzione modulare che fornisce ridondanza intrinseca
Raffreddamento: ventilatori integrati di alta qualità
Intervallo di temperatura operativa: -20°C a +50°C per specifica completa (senza derating)
EMI: EN55032 Class A (Class B opzionale)
Progettato per conformità a EN62368-1 e standard di sicurezza equivalenti
Rivestimento conformal per protezione contro umidità e contaminanti aerodispersi
80% di efficienza a pieno carico
Protezione elettronica completa
Montaggio su chassis 3U4: 132 x 244 x 381 mm (3U) esclusi terminali e staffe di montaggio

Caratteristiche / specifiche tecniche

Modello: LTH 1K5-12/48-3U4
Tensione di ingresso: 12Vdc nominale (campo di funzionamento 10,5–16Vdc)
Tensione di uscita: 48Vdc regolata (±0,5V specificato)
Corrente di uscita: 30A nominale
Potenza di uscita prevista: 1500W (testo del documento); l'elenco delle specifiche chiave include 15000W in continua (come indicato nella pagina)
Operazione in parallelo: due o più unità consentite per aumentare la potenza
Costruzione interna: quattro moduli LTH 65F in parallelo tramite diodi di ridondanza
Comportamento di ridondanza: il guasto di un singolo modulo provoca ~25% di riduzione dell'uscita mantenendo l'unità operativa
Isolamento: 1500Vdc ingresso/uscita
Protezioni: limitazione della corrente di spunto, protezione contro inversione di polarità, limitazione della corrente di uscita, protezione da cortocircuito
EMI: l'ingresso soddisfa EN55032 Class A (Class B opzionale)
Norme di sicurezza: progettato per conformità a EN62368-1 ed equivalenti
Efficienza: ~80% a pieno carico
Raffreddamento: ventilatori integrati (aria forzata)
Temperatura di funzionamento: -20°C a +50°C per specifica completa (senza derating)
Meccanica: chassis 3U4 132 x 244 x 381 mm (dimensioni escluse terminali e staffe)
Protezione ambientale: rivestimento conformal contro umidità e contaminanti aerodispersi
Urti e vibrazioni: telaio robusto conforme a IEC 61373 Cat 1 A & B
