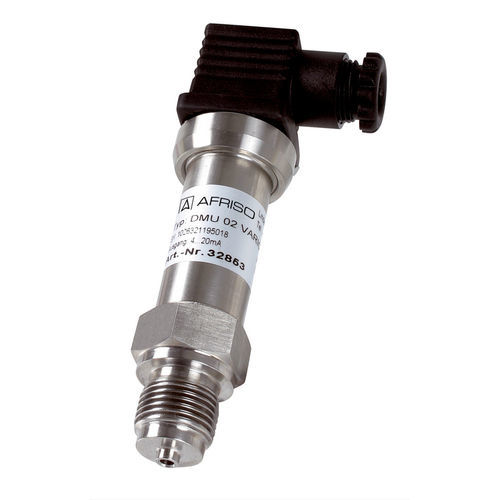

Trasduttore di pressione a film sottile DMU 02 Vario

4-20 mA2 cavi32 V DC

Tecnologia di connessione con numerose versioni Estremamente resistente a urti, pulsazioni e vibrazioni Migliore resistenza alla pressione dinamica con elevate variazioni di carico Cella di misura saldata senza guarnizioni Senza mezzo di trasmissione Riduzione 1:4 Calibrazione dello zero tramite magnete Applicazione Per la misurazione elettronica della pressione nell'ingegneria meccanica e impiantistica, nonché per applicazioni nel settore dei gas e della medicina. Particolarmente adatto per i fluidi puri. Descrizione I trasduttori di pressione convertono la pressione fisica in un segnale elettrico proporzionale alla pressione. Il DMU 02 Vario è dotato di una cella di misura piezoresistiva a film sottile di polisilicio. Sono disponibili tutti i tipi di connessione elettrica standard. I campi di misura possono essere modificati tramite hardware e software di parametrizzazione opzionali. Il punto zero può essere corretto dall'esterno tramite un magnete permanente dopo l'erogazione della tensione ed entro una determinata finestra temporale. Dati tecnici Precisione di misura Deviazione dalla curva caratteristica secondo IEC 60770 - calibrazione del punto limite (non linearità, isteresi, ripetibilità) Campo di misura Vedere la tabella di ordinazione Banda di errore di temperatura ≤ ± 0,15 % UST/10 K Nel campo compensato -10/+80 °C Caratteristiche dinamiche Tempo di risposta: < 4 ms Connessione al processo G½B EN 837-1/7.3 Materiale Alloggiamento: Acciaio inox 304 Attacco a pressione: Acciaio inox 630/316 Ti/316 L Cella di misura elettrica: Acciaio inox 630/304
