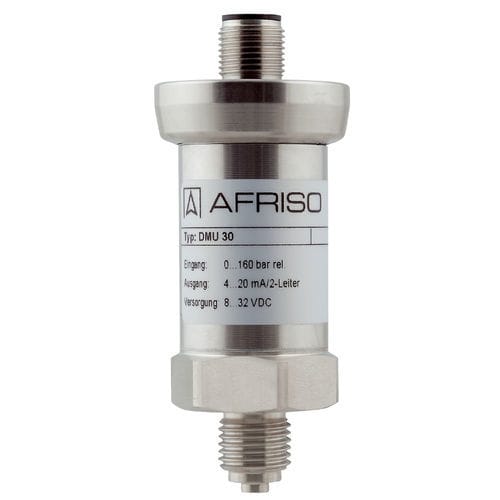

Trasduttore di pressione 4-20 mA DMU 30

2 caviconnettore M1232 V DC

Adatto a sovraccarichi elevati Insensibile ai picchi di pressione Versione Ex (opzionale) Applicazione Per la misurazione elettronica della pressione in macchine e impianti con gas tecnici (ad es. ossigeno, oil-free, grease-free) e per l'uso in applicazioni con idrogeno. Descrizione I trasduttori di pressione convertono la pressione fisica in un segnale elettrico proporzionale alla pressione. Il DMU 30 è dotato di una cella di misura saldata in acciaio inox. Dati tecnici Precisione di misura Deviazione dalla curva caratteristica secondo IEC 60770 - calibrazione del punto limite (non linearità, isteresi, ripetibilità) Campo di misura Vedere la tabella di ordinazione Banda di errore di temperatura ≤ ± 0,2 % UST/10 K Nel campo compensato -25/+85 °C Caratteristiche dinamiche Tempo di risposta: ≤ 10 ms Connessione al processo G¼B (EN 837-1/7.3) G½B (EN 837-1/7.3) ¼-18 NPT Materiale Alloggiamento: Acciaio inox 316 L Attacco di pressione: Acciaio inox 316 L Membrana: Acciaio inox 316 L Guarnizione: Senza (saldata) Grado di pulizia: Versione priva di olio e grasso, in base a ISO 15001 Particelle residue: Nessuna particella > 100 µm (con riferimento a 10 dm2) Grasso residuo: Contenuto di grasso residuo < 0,2 mg/dm2 Tensione di alimentazione Versione standard: DC 8 - 32 V Versione Ex: DC 10 - 28 V Segnale di uscita 4-20 mA, 2 fili Carico RMax = [(UB - UBMin)/0,02 A] Ω Ingresso di corrente < 25 mA Protezione elettrica A prova di cortocircuito e protetto contro l'inversione di polarità Connessione elettrica M12 x 1, 4 pin, Uscita cavo con cavo in PVC Grado di protezione IP 67 (EN 60529) Conformità CE Direttiva EMC 2014/30/UE Direttiva RoHS 2011/65/UE Direttiva 2014/68/UE sulle attrezzature a pressione
