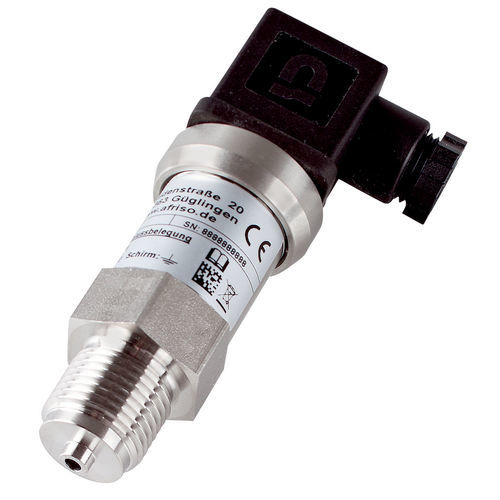

Trasduttore di pressione relativa DMU 03

assolutain silicio2 cavi

Per campi di pressione ridotti Versioni per pressione relativa e assoluta Eccellente stabilità a lungo termine Versione Ex (opzionale) Opzione SIL 2 Applicazione Per la misurazione elettronica della pressione nell'ingegneria meccanica e impiantistica e nelle applicazioni di ingegneria di processo. Grazie alla membrana a filo, i trasduttori di pressione sono adatti anche all'uso con fluidi viscosi e altamente viscosi. Descrizione I trasduttori di pressione convertono la pressione fisica in un segnale elettrico proporzionale alla pressione. Il DMU 03 è dotato di una cella di misura piezoresistiva al silicio riempita d'olio. Il DMU 03 ha un livello di integrità di sicurezza SIL 2 (IEC 61508/61511). Dati tecnici Precisione di misura Deviazione dalla curva caratteristica secondo IEC 60770 - calibrazione del punto limite (non linearità, isteresi, ripetibilità) Campo di misura Vedere la tabella di ordinazione Caratteristiche dinamiche Tempo di risposta: ≤ 10 ms Connessione al processo G½B EN 837-1/7.3 G½B DIN 3852 tipo E M20 x 1,5 femmina Segnale di uscita 2 fili, 4-20 mA Carico RMax = [(UB - UBMin)/0,02 A] Ω Ingresso di corrente < 25 mA Protezione elettrica A prova di cortocircuito e protetto contro l'inversione di polarità Collegamento elettrico Connettore e scatola di giunzione secondo ISO 4400 (DIN 43650-A) Grado di protezione IP 65 (EN 60529) Conformità CE Direttiva EMC 2014/30/UE Direttiva RoHS 2011/65/UE Direttiva 2014/68/UE sulle attrezzature a pressione
