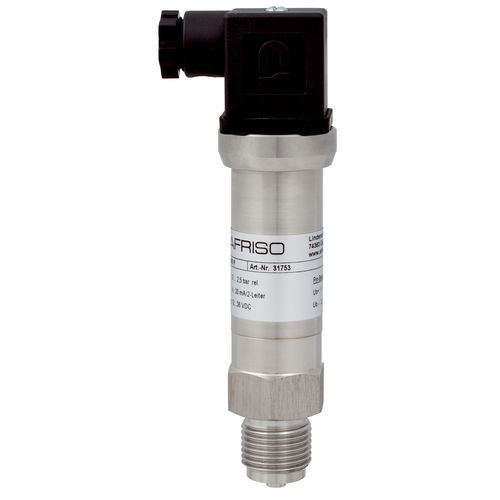

Trasduttore di pressione relativa DMU 05 P

piezoresistivoin silicio4-20 mA

Versione di precisione con prestazioni di misura eccezionali Per applicazioni che richiedono un'accuratezza di misura superiore e una stabilità a lungo termine Opzioni: Versione ATEX o interfaccia RS 232 Applicazione Per la misurazione elettronica della pressione in applicazioni che richiedono un'elevata precisione di misura e stabilità a lungo termine, come l'ingegneria di processo, il trattamento delle acque, le applicazioni di laboratorio e le misure del consumo di gas e dell'energia termica. Descrizione I trasduttori di pressione convertono la pressione fisica in un segnale elettrico proporzionale alla pressione. Il DMU 05 P è dotato di una cella di misura piezoresistiva al silicio riempita d'olio. I trasduttori di pressione intelligenti DMU 05 P sono dotati di un'elettronica di amplificazione digitale (microprocessore e convertitore A/D a 16 bit). Il DMU 05 P compensa attivamente le deviazioni specifiche del sensore (non linearità ed errore di temperatura), consentendo di ottenere caratteristiche di misura superiori. Il DMU 05 P può essere fornito anche con un Modbus RTU digitale RS 485 opzionale per l'impostazione di offset, intervallo e smorzamento. Dati tecnici Precisione di misura Deviazione dalla curva caratteristica secondo IEC 60770 - calibrazione del punto limite (non linearità, isteresi, ripetibilità) Campo di misura Vedere la tabella di ordinazione Caratteristiche dinamiche Tempo di risposta: < 5 ms Connessione al processo G½B EN 837-1/7.3 G½B DIN 3852 tipo E con membrana sporgente Materiale Alloggiamento: Acciaio inox 316 L Attacco di pressione: Acciaio inox 316 L Membrana: Acciaio inox 316 L Guarnizione: FKM (Viton) Liquido di trasmissione della pressione Olio di silicone Tensione di alimentazione DC 12 - 36 V Segnale di uscita 2 fili, 0/4-20 mA Carico RMax = [(UB - UBMin)/0,02 A] Ω Ingresso di corrente < 25 mA Protezione elettrica
